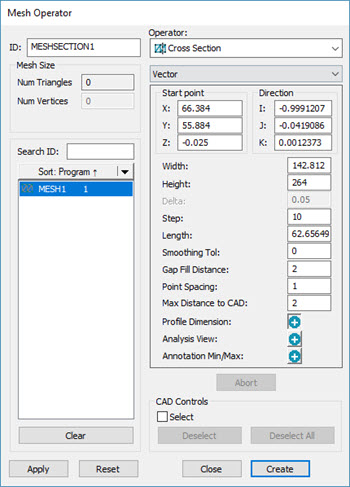

연산자 목록 아래의 드롭다운 목록은 다음 옵션을 포함한다: 벡터, 축, 곡선 및 2 점. 곡선 기능이 작동하는 방법에 대한 상세 정보는, "곡선을 따라 단면 만들기" 항목을 참조한다. 2 점 옵션에 대한 상세 정보는 "2 점 사이의 단면 만들기" 항목을 참조한다.

그래픽 디스플레이 창에 파란색 점으로 시작점을 보여준다. 새 위치로 끌기위해 점을 핸들로 사용할 수 있다. 그래픽 디스플레이 창에서 첫번째 클릭으로 시작 점을 정의한다. 실제 편집창 명령에서, 시작 점 값은 START PT 매개변수에 포함된다.

• 뱡향 (벡터 와 2 점 옵션에만 적용): 이 값은 법선 벡터의 방향을 나타낸다. 그래픽 디스플레이 창에서 두번째 클릭으로 방향을 정의한다. 실제 편집창 명령으로, 방향 값은 NORMAL(법선) 매개변수에 포함된다.

• 축 (축옵션에만 적용된다): X, Y, 또는 Z 축을 따라 단면을 만들기 위해 이 옵션을 사용한다. 원하는 축을 선택하고(기본값은 X 이다), 그래픽 디스플레이 창에서 시작 지점을 지정하고 그리고 끝 지점을 지정한다. 부분 평면은 단면도의 길이 위로 주어진 단계 값으로 부품을 절단한다.

• 단계: 이 값은 평면간의 거리를 나타낸다. 실제 편집 창 명령에서, 단계 값은 INCREMENT 매개변수에 포함된다.

단계 상자의 값이 길이 상자의 값보다 큰 경우, 시작 지점에서 하나의 부분 절단만이 만들어진다.

• 길이: 이 값은 첫번째와 마지막 평면 사이의 최대 거리를 나타낸다. 소프트웨어는 대화상자의 길이 매개변수에 길이 값을 보여준다. PC-DMIS는 그래픽 디스플레이 창에 보라색 선으로 그것을 보여준다.

• 간극 메우기 거리 - 이 값은 단면의 노란색 측정된 폴리라인을 따라 최대 간극 거리를 정의한다. 이 값보다 작거나 같은 간극이 나타나면 PC-DMIS는 계산된 포인트로 간극을 채운다. 또한 이 값을 PC-DMIS 설정 편집기에서 설정할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서의 "CrossSectionMaximumEmptyLength" 항목을 참조한다.

또한 이 값을 PC-DMIS 설정 편집기에서 설정할 수 있다. 상세 정보는, PC-DMIS 설정 편집기 문서에서 "CrossSectionCopCadCrossSectionStep" 항목을 본다.

• 프로파일 측정 - 각 단면을 위한 새 프로파일 측정을 만들기 위해 추가 버튼 을 클릭한다. 프로파일 측정에 관한 상세 정보는, PC-DMIS 핵심 문서의 "레거시 측정 사용" 단락에서 "프로파일 측정 - 라인 또는 표면" 을 본다.

• 분석 뷰: 편집창에서 ANALYSISVIEW 명령을 만들기 위해 추가 버튼을 클릭한다. ANALYSISVIEW 명령에 관한 상세 정보는, PC-DMIS 핵심 문서의 "보고서 명령 삽입" 단락에서 "분석 뷰 명령 만들기" 를 본다.

• 주석 최소/최대: 활성 단면을 위한 주석 레이블의 형태로 최소와 최대 값을 만들기 위해 추가 버튼을 클릭한다.

PC-DMIS는 측정 루틴을 실행할 때마다 최소 및 최대 점을 계산한다.

• CAD 컨트롤: 그래픽 디스플레이 창에서 CAD 표면을 선택하기 위해 선택 표시란을 표시한다. PC-DMIS 는 만들기를 클릭할때 선택된 표면을 지나지 않는 단면을 제거한다.

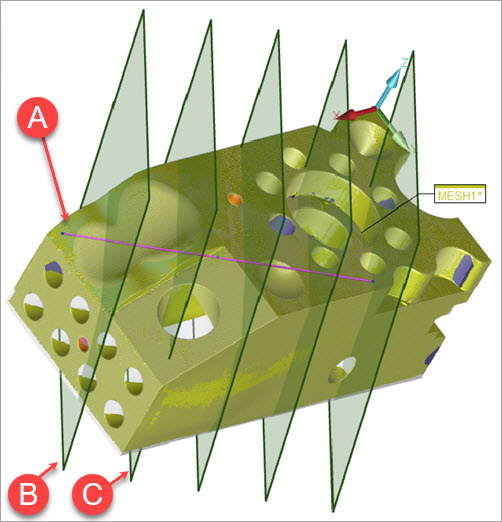

예를 들어, 시작점과 끝점이 정의된 후 표면 A를 선택한 경우, PC-DMIS는 B와 C에서만 단면을 생성한다:

(B) 와 (C) 만으로 단면을 제한하는 선택된 표면 (A) 의 예

선택된 표면은 보기 버튼을 클릭할때 보이는것에 아무런 영향을 주지 않는다.

절단 평면이 그래픽 디스플레이 창에 보여질때, 다음과 같이 그들을 수정할 수 있다:

• 절단 평면의 높이와 너비의 크기를 조정하기위해, 평면의 가장자리 핸들을 새 위치로 끈다.

• 축을 중심으로 평면 세트를 회전하기위해, 평면의 모서리 핸들을 새 위치로 끈다.

• 자주색 선의 START 또는 END 정의를 재정의하기위해, 첫번째 또는 마지막 자주색 길이 선의 파란색 점 핸들을 새 위치로 끈다. 방향이 변경되는 동안, 대화상자의 값과 그래픽 디스플레이 창의 평면의 수는 업데이트 된다. 축 모드로, 평면의 방향은 변경되지 않는다.

• 평면 세트를 이동하기위해, 자주색 길이 선의 가운데 파란색 점 핸들을 끈다.

단면이 만들어지거나 수정될때, 절단 면은 위에서 보여진것과 같이 투명한 뷰로 나타난다.

• 시작 점: 이 값은 시작 점 X, Y 및 Z 상자를 사용해서 단면의 시작 점을 지정한다.

• 법선: 이 값은 방향 I, J 및 K 상자를 사용해서 단면의 벡터를 지정한다.

• 너비: 이것은 너비 상자에서 단면의 너비 속성 값을 지정한다.

• 높이: 이것은 높이 상자에서 단면의 높이 속성 값을 지정한다.

• 공차: 이것은 PC-DMIS가 델타 상자의 단면의 일부로 간주하기 위해 점이 있어야하는 평면으로부터 최대 거리를 결정하기 위해 PC-DMIS가 사용하는 값을 지정한다.

• 증가: 이것은 단계 상자에서, 절단 평면 간의 값을 지정한다.

• 길이: 이것은 길이 상자에서, 첫번째와 마지막 절단 면 사이의 값을 지정한다.

• 공차 평활화: 이것은 공차 평활화 상자에서 만들어진 단면과 관련된 점을 조정하기 위해 공차 값을 지정한다.

그래픽 디스플레이 창을 사용해서 횡단면 정의하기

단면 매개변수의 일부를 정의하기 위해, 시작 지점 을 선택하기 위해 그래픽 디스플레이 창을 CAD 모델을 클릭한다. 핑크 라인이 나타난다. 방향 벡터와 길이를 결정하기 위해 CAD 모델에서 두번째 지점을 클릭한다.

그래픽 디스플레이 창에서 프로파일 측정 만들기

단면 레이블을 두 번 클릭할 때, PC-DMIS가 선택된 단면을 계산하는 새 프로파일 측정을 작성한다.
