이 조정 절차는 비전 프로브를 위해 프로브 오프셋을 결정할 수 있게 한다. PC-DMIS 비전 다른 프로브 팁 유형으로 다수-감지기 구성을 조정할 수 있게 한다. 예를 들어, 비전 프로브와 접촉 프로브는 참조의 공통 오프셋 프레임를 설정하기 위해 동일 도구 또는 도구들을 사용해서 측정된다. 각 팁을 위한 조정된 오프셋 값은 링 게이지 또는 구와 같이 공통 도구와 관련하여 상호 참조된다. 상세 정보는 "팁과 도구의 관계" 항목을 참조한다.
공통 도구 또는표준을 사용하는 팁 유형들(모두 접촉 팁이거나 또는 접촉, 비전, 그리고 레이저 팁의 복합일지라도)을 조정하는것은 다른 팁으로 수행한 측정들과 함께 사용되도록 하기 위해 한 팁으로 측정들이 수행될 수 있게 한다.
프로브 오프셋 조정이 사용될때
프로브 조정은 다음과 같은 시간에 사용된다:
측정 시스템에 다수 프로브가 있을때
다른 배율로 비디오 프로브가 있을때 (1X 와 2X 렌즈 또는 이중 가상 카메라와 같은).
어떤 프로브 유형을 먼저 조정하든 그것은 그닥 중요하지는 않다. 그러나, CMM에서는, 일반적으로 접촉 프로브를 먼저 조정하며 비전 멀티 센서기에서는, 광 프로브를 먼저 조정할 것이다. 두번째 프로브의 조정 중에, "조정 도구가 이동되었거나 기계 영 지점이 변경되었는가?" 의 질문에 아니오 로 대답해야 한다.
스테이지의 도구 지점이 알려지고 프로브 팁 오프셋이 프로브 유틸리티 대화상자 에서 한번 조정되었을때, 활성 프로브 자동조정하기 단계는 측정 루틴의 일부로 프로브 오프셋을 조정하기 위해 측정 루틴에 추가될 수 있다. 접촉 프로브와 마찬가지로, 비전 프로브를 위한 자동조정 실행은 지정된 매개변수 세트를 기반으로 한다.
비전 프로브에 대한 상세 정보는, "프로브 정의에 대한 주석" 및 "비전 프로브에 대한 고려 사항" 항목을 참조한다.
프로브 팁 오프셋 조정은 구체 또는 링 도구를 사용해서 접촉 프로브와 비전 프로브 오프셋 조정을 지원하기 위해 개선되었다. 사용법은 팁 오프셋과 지름 조정을 위한 일반 규칙을 따른다.
비전 프로브 조정을 시작하기 전에, 광 중심(확대/축소 셀인 경우), 비전 프로브를 위한 시야 및 조명을 조정해야 한다. 이 예에서, 링 도구는 측정을 위해 사용된다.
비전 프로브 오프셋 조정
CWS 센서는 설정 옵션 대화상자에 탭 옵션이 없다. CWS 센서를 위한 프로브 오프셋 조정에 대한 상세 정보는, PC-DMIS 레이저 문서에서 "단계 4: 레이저 프로브 조정" 을 본다.
링의 앞면의 Z 측정 지점을 식별한다. 이 지점의 위치는 기계 좌표에서 정의되고 링 게이지 구멍의 상부 중앙과 관련된다. 이것은 "프로브 도구상자: 게이지 탭" 을 사용해서 완료될 수 있다. 이들 값들은 링 도구를 추가될때 사용된다.
프로브 조정 대화상자에서, 드롭다운 목록에서 프로브 오프셋 조정을 선택한다.
사용가능한 도구의 목록으로부터 필요한 도구를 선택하거나 또는 새로운 도구를 정의하기 위해 추가하기를 클릭한다.
이 예에서, 20 mm 링 도구를 다음의 값으로 지정할 수 있다:
도구 ID: 20mm 링
도구 유형: RING
지름: 20
Z 지점 X 오프셋: 15
Z 지점의 Y 오프셋: 0
Z 지점의 Z 오프셋: 0
데이타 깊이 시작: 1 (링의 구멍의 둥근 홈을 조정하기 위해)
데이타 깊이 끝: 14
초점 오프셋: -0.5 (상부 면에서 구멍 원 초점 높이까지를 Z (방향으)로 거리를 제공한다)
"첨부 문서 B: 링 도구 추가하기" 를 본다.
프로브 오프셋 조정 대화상자를 열기 위해 조정 을 클릭한다.

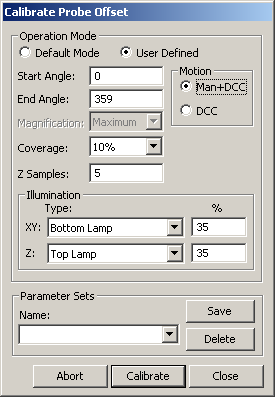

프로브 오프셋 조정 대화상자
필요하면, 다음의 매개변수 를 지정한다:
작업 모드 - 기본 모드는 기본값을 사용한다. 사용자 정의 는 값을 변경할 수 있게 한다.
이동(움직임) - Man+DCC 모드는 도구 지점이 변경된것을 나타낼지의 여부와 상관없이 세 수동 지점은 순서의 시작에서 접촉이 수행되어야 한다. 나머지 지점은 자동으로 접촉이 수행될것이다. DCC 모드는 도구가 이동된것을 나타내지 않는 한, 모든 지점의 접촉을 자동으로 수행한다.
시작 각도 - –Z 를 아래로 내려볼때 보여지는것과 같은 데카르트 좌표계의 각도이다. 영(0)의 시작 각도는 +X 에 정렬될 것이다. 90 의 시작 각도는 +Y 축에 정렬될 것이다. 기본값은 0 이다.
끝 각도 - –Z 를 아래로 내려볼때 보여지는것과 같은 데카르트 좌표계의 각도이다. 영(0)의 끝각도는 +X 에 정렬될 것이다. 90 의 끝 각도는 +Y 축에 정렬될 것이다. 기본값은 359 이다.
여기서 지정된 시작과 끝 각도는 구의 적도에서 극까지의 각도와 관련되는 접촉 프로브와 구 도구를 위해 사용되는 각도와는 다르다.
배율 - 이 옵션은 배율을 '최대' 설정으로 설정하거나 <현재> 배율을 사용할 수 있게 한다. 높은 정확성을 보장하기 위해, 비전 프로브 오프셋을 조정하기 위해 "최대" 배율을 사용해야 한다. "최대" 는 기본 설정이다.
적용범위 - 이 백분율은 영역의 어떤 부분이 측정을 위해 포함되는지를 정의한다. 기본값은 10% 이다.
시작 각도, 끝 각도 그리고 적용 범위 비율은 함께 원의 주위에서 비전 측정 대상의 위치와 크기를 정의한다. 큰 원 크기와 높은 광 배율, 현저한 속도 개선은 적용범위 비율을 줄여서 달성될 수 있다. "프로브 오프셋 매개변수 조정을 위한 샘플 비전 원 대상" 항목을 참조한다.
Z 샘플 - 이 값은 Z 지점을 계산하기 위해 수행되는 Z 샘플의 수이다. 기본값은 5 이다.
조명 XY - 이 값은 XY 측정을 위해 어떤 조명 소스를 사용할지를 나타낸다. 일반적으로, 하단 또는 하위 단계 조명은 링 게이지 구멍 가장자리에 사용된다. 이 값은 현재의 조명 설정을 사용하기 위해 <현재>로 또한 설정될 수 있다.
조명 Z - 이 값은 Z 측정을 위해 어떤 조명 소스를 사용할지를 나타낸다. 일반적으로, 링 게이지 표면을 위해 상단 또는 링 조명이 사용된다. 이 값은 현재의 조명 설정을 사용하기 위해 <현재>로 또한 설정될 수 있다.
조명 설정의 양쪽을 위해 <Current> 사용은 링 램프를 위한 전구의 켜짐과 꺼짐이 포함된다.
조정을 위해 작동이 잘되는 조명 설정을 찾으면, 조명 신속 세트를 만든다, 그래서 이들 설정이 신속하게 재호출될 수 있게 한다.
매개변수 세트 - 이 영역은 비전 프로브를 위한 저장된 세트를 만들고, 저장하고, 사용할 수 있게 한다. 이 정보는 프로브 파일의 일부로 저장되고 비전 프로브를 위한 설정을 포함한다. 이 매개변수 세트는 나중의 조정을 위해 검색될 수 있다, 그리고 자동 조정 측정 루틴 특성을 포함한다.
사용자 지정명의 매개변수 그룹을 만들기 위해:
프로브 오프셋 조정 대화상자에서, 매개변수를 수정한다.
매개변수 세트 영역의, 이름 상자에 새로운 매개변수 세트의 이름을 입력한다 그리고 저장 을 클릭한다. PC-DMIS 는 새로운 매개변수 세트가 만들었다는것을 알리는 메시지를 보여준다. 저장된 매개변수 세트를 삭제하기 위해, 그것을 선택하고 삭제 를 클릭한다.

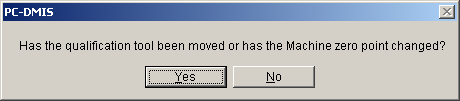

조정 을 클릭한다. 메시지는 조정 도구가 이동되었거나 기계 영 지점이 변경되었는지를 묻는다:
PC-DMIS 가 스테이지의 실제 도구 위치를 측정하지 않았다면 예를 선택한다.
다른 프로브 유형으로 도구가 이미 측정되었다면 아니오를 선택한다.

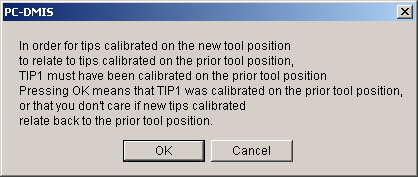

팁이 반드시 조정되어야하는 상기 메시지에 OK 를 클릭한다.
도구가 이동했거나 수동+DCC 이동(움직임)이 선택되면, 데이타 구멍 원의 상단 주위에서 고르게 세 수동 십자선 지점의 접촉을 수행한다. 필요하면, 스테이지 지점을 조정하고, 초점을 포함한다. 나머지 조정 순서는 자동으로 실행된다. 그것은 구멍 상부 가장자리로 초점을 맞추고, 구멍 원을 측정하고, 구멍과 관련된 Z 초점 오프셋으로 이동하고, Z 초점 측정을 수행한다. 프로브 팁 오프셋 데이타는 링 도구 측정을 기반으로 측정된 오프셋을 사용해서 업데이트 된다. 도구가 이동했다는것을 확인했다면, 이 측정은 스테이지에서 도구의 XYZ 위치를 결정한다.
그외:
