Information om hur man extraherar autoelement från ett rutnät finns i "Extrahera autoelement från ett rutnät" i dokumentationen för PC-DMIS Laser.
Information om hur man extraherar autoelement från en punktmängd finns i "Extrahera autoelement från en punktmängd" i dokumentationen för PC-DMIS Laser.
Du kan konstruera ett rundat spår som är extraherad från en scannad punktmängd (PKTMGD) eller ett rutnät.
Gör så här:
Kontrollera att mätrutinen innehåller ett kommando för en punktmängd eller ett rutnät.
Öppna dialogrutan Konstruera spår (Infoga | Element | Konstruerat | Rundat spår) eller från verktygsfältet Konstruerade element (Visa | Verktygsfält | Konstruerade element).

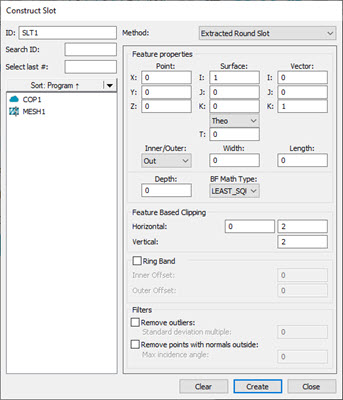

Dialogrutan Konstruera spår – Extraherat rundat spår
Utgå från listan Metod och välj alternativet Extraherat rundat spår.
Välj punktmängden eller rutnätet som du vill extrahera det rundade spåret från i området Referens.
Klicka på CAD-modellen eller data för att definiera de nominella värdena, eller skriv in det nominella läget i rutorna X, Y och Z från avsnittet Punkt i området Elementegenskaper.
Utgå från avsnittet Yta i området Elementegenskaper och definiera ytvektorn i rutorna I, J och K. Ange motsvarande vinkelvärden i området Vinkel. Använd listan Materialtjocklek och rutan T under den för att skriva in ett värde för materialtjockleken. Detaljerad information finns i "Använda tjocklek" i denna dokumentation.
Välj om det extraherade rundade spåret är av typen inre eller yttre rundat spår från listan Inre/yttre.
Ange bredden och längden på det rundade spåret i respektive ruta. Värdet för Bredd definierar bredden på det rundade spåret och värdet för Längd definierar längden eller den längsta sidan på det rundade spåret.
Ange värdet för Djup. Den här parametern styr läget på laserns fokuseringspunkt i relation till det rundade spårets ytterdiameter (yttre rundat spår) eller det rundade spårets centrumaxel (inre rundat spår). Detta gör att du kan styra hur laserremsan faller på det rundade spårets yta genom att ange hur långt ifrån eller hur nära det rundade spårets yta lasern ska vara. Om djupet anges som 0 beräknas elementet vid ytplanets höjd, vilket innebär att data från den minsta möjliga höjden från ytplanet används. För alla övriga djupvärden görs beräkningen vid det angivna djupet.
Välj vilken typ av bästanpassningsalgoritm som ska användas för att konstruera det rundade spåret från listan BA-beräkningstyp. De tillgängliga alternativen är:
GAUSS
Minsta kvadratmetod – Den här beräkningstypen ger en anpassningsmetod där avståndet mätt som det genomsnittliga värdet för kvadraten på radierna från datapunkterna till det rundade spåret minimeras. Kvadratroten av denna mängd är effektivvärdets (RMS) avstånd. Eftersom effektivvärdets avstånd bygger ett genomsnittsvärde, kan vissa punkter ligga längre bort än effektivvärdets avstånd från det beräknade rundade spåret.
MAX_INSKR
Största inskrivna – För inre spår ger den här beräkningstypen ger ett spår med den största möjliga basytan som ryms inom data. Först beräknas ett minsta omskrivna spår med kravet att mitten av det minsta omskrivna spåret ska ligga inuti. Använd inte den här beräkningstypen för bågar mindre än 90 grader.
MIN_OMSKR
Minsta omskriven – För yttre spår ger den här beräkningstypen ett spår med den minsta möjliga basytan som innesluter indata (eller indataelement). Du kan använda det här alternativet när du ska mäta en tapp som ska passa in i ett motsvarande element. Det resulterande elementet blir det minsta hålet i vilket tappen skulle passa. Använd inte den här beräkningstypen för bågar mindre än 180 grader.

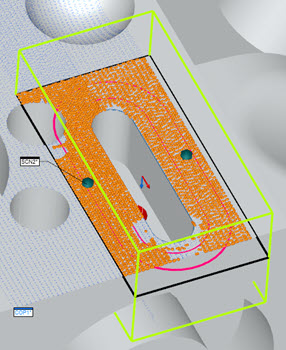

Exempel på extraherat rundat spår som visar kandidatpunkterna
Utgå från området Elementbaserad klippning och definiera värdena för Horisontal och Vertikal. Dessa värden anger måtten för den gröna extraheringszonen. Ta hänsyn till variationer i detaljen när du definierar extraheringszonen.
Om du vill definiera offset för ringband markerar du kryssrutan Ringband och skriver in värden för Inre offset och yttre offset. Detaljerad information om hur ringband fungerar finns i "Parametrar för ringband" i dokumentationen för PC-DMIS Laser.
Om du vill använda något av filtren i området Filter markerar du de tillgängliga kryssrutorna och anger ett lämpligt värde. Detaljerad information om området Filter finns i "Filter" i dokumentationen för PC-DMIS Laser.
Klicka på Skapa. Baserat på parametrarna som du angav i dialogrutan utför PC-DMIS en analys av kandidatpunkterna och returnerar (eller extraherar) det rundade spåret och projicerar det på ytan. Klicka på Stäng för att stänga dialogrutan.
Kommandot skapas i Redigeringsfönstret:
SPÅR1=ELEMENT/RUNDAT_SPÅR,KARTESISK,INRE,GAUSS
TEOR/<70,15.9,0>,<0,0,-1>,<0,-1,0>,6,26
MÄTT/<70,15.9,0>,<0,0,-1>,<0,-1,0>,6,26
DJUP=0
TEOR_TJOCKLEK,0,
HORISONTAL KLIPPNING=7,VERTIKAL KLIPPNING=9,INRE HORISONTAL KLIPPNING=0
RINGBAND=PÅ,INRE OFFSET=2,YTTRE OFFSET=5
TA BORT EXTREMVÄRDEN=PÅ,0
TA BORT PUNKTER MED NORMALER UTANFÖR=PÅ,1
KONSTR/SPÅR,RUNDAT,EXTRAHERAT,PKTMGD1
