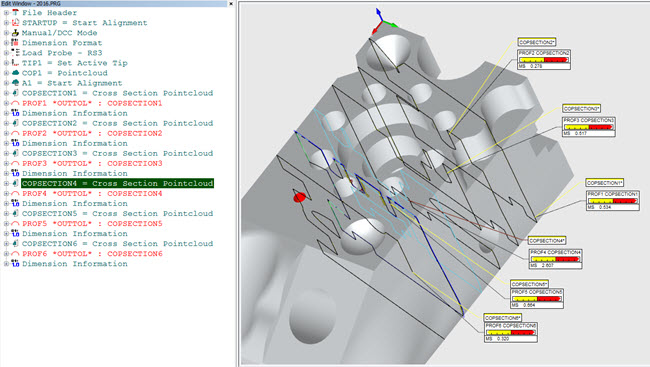

) tıklatın. Bir kesit tanımladığınızda, her kesit 2B görünümünde ayrı olarak görüntülenebilir. Görünüm kesite diktir. Kesit alanında oluşturulan tüm ek noktalar 2B görünümünde görünür.
Kesitleri 2B olarak görüntülemek için Grafik Modları, Ağ, Nokta Bulutu veya Hızlı Bulut araç çubuğundan (Görünüm | Araç Çubukları), 2B Kesit Slayt Gösterisi düğmesini () tıklatın.
2B Kesit Slayt Gösterisi hakkında ayrıntılı bilgi için, "Kesit Çoklu Çizgilerini Gösterme ve Gizleme" konusunun "Kesit Slayt Gösterisi" kısmına bakın.

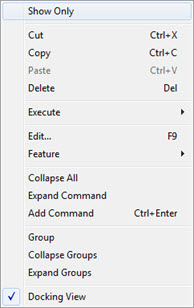

Kesitler Düzen penceresinden 2B olarak nasıl görüntülenir.
2B görünümdeyken, Çapraz Kesit Grafik Denetimi araç çubuğu kullanılabilir.

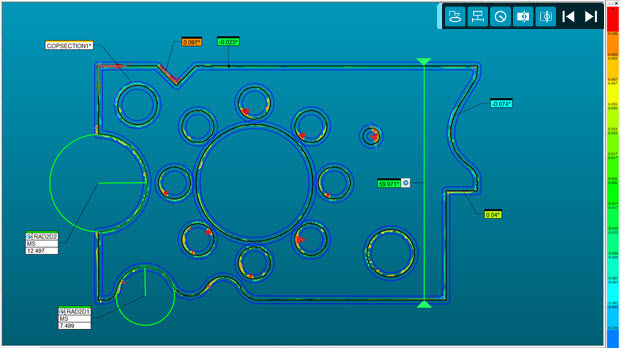

Kesit alanına dik bir kesit görünümü örneği
Grafik Görüntüleme penceresinde çapraz kesitin üzerine gelip fareyi hareket ettirdiğinizde, etiketler gerçek zamanlı olarak görünür ve güncellenir. 2B görünümdeyken bir not etiketi oluşturmak için çapraz kesit üzerindeki herhangi bir noktayı tıklatın.
Kesit Grafik Denetimi araç çubuğu Grafik Görüntüleme penceresinde istediğiniz yere koyabileceğiniz bir yüzen araç çubuğudur.
Kesit Grafik Denetimi araç çubuğu
Soldan sağa düğmeler şu işlevleri gerçekleştirir:
Notları göster/gizle - Notları gösterir ve gizler.
Mesafe ölçülerini göster/gizle - Mesafe ölçülerini gösterir ve gizler.
2B yarıçap ölçülerini göster/gizle - 2B yarıçap ölçülerini gösterir ve gizler.
Nominal çoklu çizgileri göster/gizle - Nominal çoklu çizgileri gösterir ve gizler.
Ölçülen çoklu çizgileri göster/gizle - Ölçülen çoklu çizgileri gösterir ve gizler.
Önceki 2B Kesiti göster - Bu düğmeyi her tıklattığınızda yazılım, Düzen penceresinde o anda seçili olan kesitten başlayarak ilk kesite varıncaya kadar bir önceki kesiti görüntüler.
Sonraki 2B Kesiti göster - Bu düğmeyi her tıklattığınızda yazılım, Düzen penceresinde o anda seçili olan kesitten başlayarak son kesite varıncaya kadar bir sonraki kesiti görüntüler.
Kesitleri bir slayt gösterisi yapısında görüntülemek amacıyla ileri ile geri arasında geçiş yapmak için Önceki 2B göster veya Sonraki 2B göster düğmesini tıklatın. Ayrıntılı bilgi için "Kesit Çoklu Çizgilerini Gösterme ve Gizleme" konusunda "Kesit Slayt Gösterisi" kısmına bakın.
Daha fazla bilgi için:
Bir Eğri Boyunca Bir Kesit Alan Oluşturma
2 Nokta Arasında Çapraz Kesit Oluşturma
