Nokta Bulutu Operatörü veya Ağ Operatörü iletişim kutusunun 2 Nokta işleviyle iki nokta arasında bir kesit oluşturabilirsiniz.
Nokta Bulutu Operatörü iletişim kutusu - Kesit Operatörü, 2 Nokta işlevi seçili
PC-DMIS, seçilen iki nokta arasında 2 Noktalı kesit oluşturur ve bunu geçerli Grafik Görünümüne dik yönlendirir. Kesitin mor Uzunluk çizgisi, seçtiğiniz iki nokta ile tanımlanan çizgiye diktir. Bu çizginin orta noktasında oluşturulur ve varsayılan olarak 0'dır (sıfır).
İki nokta arasında çapraz kesit oluşturmak için:
Girdi olarak COP kullanılarak oluşturulan kesitler için, Nokta Bulutu Operatörü iletişim kutusunu görüntülemek için Ekle | Nokta Bulutu | İşleç öğesini tıklatın.
Girdi olarak Ağ kullanılarak oluşturulan kesitler için, Ağ Operatörü iletişim kutusunu görüntülemek için Ekle | Ağ | İşleç öğesini tıklatın.
Operatör listesinden Kesit operatörünü seçin.
Operatör listesi altında, açılır listeden 2 Nokta işlevini seçin.
QuickMeasure veya Grafik Görüntüleme araç çubuğundan, çapraz kesit yönelimi için doğru Grafik Görünümü'nü seçin. QuickMeasure araç çubuğu hakkında ayrıntılar için, "PC-DMIS CMM" dokümantasyonundaki "QuickMeasure Araç Çubuğu" konusuna bakın. Grafik Görüntüleme araç çubuğu hakkında ayrıntılar için, PC-DMIS Çekirdek dokümantasyonun "Araç Çubuklarını Kullanma" bölümündeki "Grafik Görüntüleme Araç Çubuğu" konusunu seçin.
Grafik Görüntüleme penceresinden, kesitin ilk noktasını tanımlamak istediğiniz yeri tıklatın:
Noktanın vektörü seçili yüzeye dik, kırmızı bir ok olarak görünür.

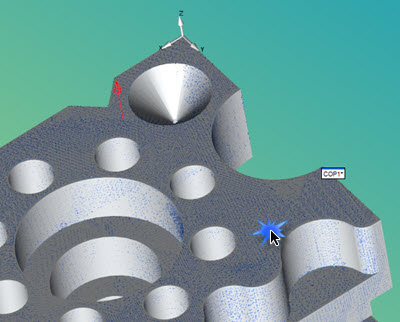

Grafik Görüntüleme penceresinden, kesitin ikinci noktasını tanımlamak istediğiniz yeri tıklatın:

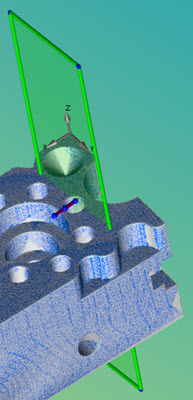

İkinci noktayı seçtiğinizde PC-DMIS kesiti görüntüler:
Çapraz kesitin özelliklerini gerektiği gibi ayarlayın.
