Übersicht 2D-Radiusmesslehre

Die Funktion 2D-Radiusmesslehre ist ein Schnellprüfwerkzeug, mit dem Sie die Radien auf einer Punktwolke oder einem Netzquerschnitt messen können.

Sie können eine 2D-Radiusmesslehre grafisch auf einem Querschnitt in der 2D-Diashow-Ansicht erstellen.

Um ein 2D-Radiusmesslehre grafisch zu erstellen, gehen Sie wie folgt vor:

  1. Nachdem Sie die Querschnitte mit der Symbolleiste Netz, Punktwolke oder QuickCloud (Ansicht | Symbolleisten) erstellt haben, klicken Sie auf die Schaltfläche QuerschnittsDiashow (), um die Querschnitte in der 2D-Ansicht anzuzeigen. Weitere Informationen finden Sie unter "Querschnitt-Diashow" im Abschnitt "Anzeigen und Verbergen von Querschnitts-Polylinien".

  2. Halten Sie die Umschalttaste gedrückt und bewegen Sie den Mauszeiger über den Radius, um die Soll-, Mess- und Abweichungswerte im Anzeige-Widget anzuzeigen.

  3. Klicken Sie mit der linken Maustaste, um den Radius auszuwählen. Sie können die Radiusmesslehre im Widget-Dialogfeld erstellen oder abbrechen.

Die Software verwendet standardmäßig einen Algorithmus zur Besteinpassung mit dem kleinsten Quadrat zur Berechnung des 2D-Radius. Die aktiven Toleranzen werden in der Merkmalsfarbenleiste eingestellt. Die Farbe der Radiusmesslehre entspricht ihrer Abweichung auf der Merkmalsfarbenleiste. Weitere Informationen zur Bearbeitung der Merkmalsfarbenskala finden Sie unter "Bearbeitung der Merkmalsfarben" in der Hauptdokumentation von PC-DMIS.

Sie können die Toleranzen für die Messlehre im Bearbeitungsfenster ändern oder mit F9 das Dialogfeld 2D-Radiusmesslehre anzeigen.

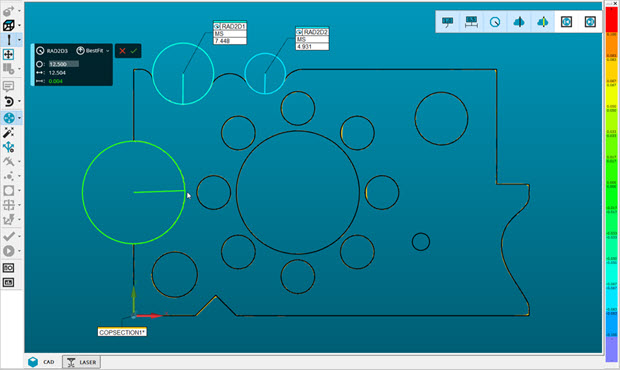

Beispiele 2D-Radiusmesslehre

Standardmäßig fügt PC-DMIS die 2D-Radiusmesslehre automatisch in das Protokoll ein.

Beispiel für ein 2D-Radiusmesslehre-Protokoll

Sie können die Anzeige der 2D-Radiusmesslehre im Protokoll über die Registerkarte Etikett/Protokollieren des Dialogfelds 2D-Radiusmesslehre deaktivieren. Für Details siehe "Dialogfeld "2D-Radiusmesslehre"".

Sobald Sie eine 2D-Radiuslehre erstellt haben, können Sie sie in Positions- und Abstandsmerkmal und Konstruktionen verwenden. Für das Positionsmerkmal wird die Form nicht unterstützt.
