Dialogfeld Punktwolkenoperator - Querschnitt-Operator
Die QUERSCHNITT-Funktion erzeugt einen Untersatz von Polylinien, die durch den definierten Schnittpunkt eines Satzes paralleler Ebenen mit der Punktwolke oder eines Netzobjektes, bestimmt werden. Der Ebenensatz wird durch den Startpunkt, Richtungsvektor, Schrittabstand zwischen den Ebenen und der Länge definiert. Die Anzahl der Ebenen wird durch den Schrittabstand, geteilt durch die Länge plus eins festgelegt.
Der QUERSCHNITT-Operator kann durch die Profilmerkmale evaluiert werden.
Die QUERSCHNITT-Funktion kann für eine Punktewolke durch einen Klick auf die Schaltfläche Querschnitt Punktewolke (
) auf der Symbolleiste Punktewolke, oder über den Menüeintrag Einfügen | Punktewolke | Querschnitt ausgeführt werden.
Klicken Sie auf der Symbolleiste Punktewolke oder QuickCloud auf die Schaltfläche 2D-Querschnitt-Diashow
, um die Querschnitte in der 2D-Ansicht anzuzeigen. Weitere Informationen finden Sie unter "Querschnitt-Diashow" im Abschnitt "Anzeigen und Verbergen von Querschnitts-Polylinien".
Die Auswahlliste unterhalb der Liste Vorgang enthält folgende Optionen: Vektor, Achse, Kurve und 2 Punkte. Nähere Angaben zur Funktion Kurve finden Sie im Thema "Erstellen eines Querschnittes entlang einer Kurve". Weitere Informationen zur Option 2 Punkte finden Sie unter "Erstellen eines Querschnittes zwischen 2 Punkten".

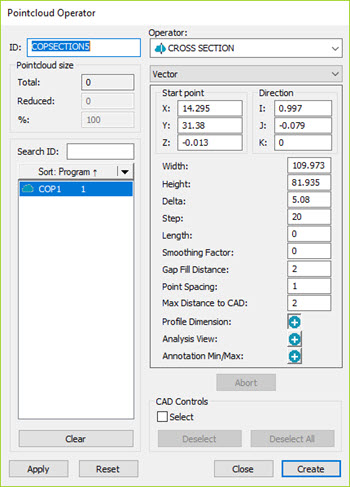

Die Querschnitt-Funktion verwendet die folgenden Optionen:
Startpunkt: Dieser Wert gibt die Koordinaten eines Punktes an, der zur ersten Ebene gehört, die die Punktewolke schneidet.
Die Software zeigt den Startpunkt als blaue Kugel im Grafikfenster an. Sie können die Kugel an eine neue Position verschieben. Sie definieren den Startpunkt durch Ihren ersten Klick in der Grafikanzeige. Im tatsächlichen Bearbeitungsfensterbefehl ist der Startpunktwert in den START PT-Parametern definiert.
Richtung (nur für die Optionen Vektor und 2 Punkte): Dieser Wert definiert die Richtung des Normalvektors. Sie bestimmen die Richtung durch Ihren zweiten Klick in der Grafikanzeige. Im tatsächlichen Bearbeitungsfensterbefehl ist der Wert Richtung im NORMAL-Parameter definiert.
Achse (nur für die Option Achse): Sie können mit dieser Option Achse einen Querschnitt entlang der X-, Y- oder Z-Achse erzeugen. Wählen Sie die gewünschte Achse (Standard ist X), bestimmen Sie den Startpunkt im Grafikfenster und bestimmen Sie den Endpunkt. Die Schnittebene wird das Werkstück in bestimmten Abständen über die Länge des Querschnittes schneiden.
Breite: Dieser Wert bestimmt die Breite des betrachteten Abschnitts. Sobald der Wert "0" verwendet wird, berechnet das System den Wert aus dem CAD- und PW-Rahmen.
Höhe: Dieser Wert bestimmt die Höhe des betrachteten Abschnitts. Sobald der Wert "0" verwendet wird, berechnet das System den Wert aus dem CAD- und PW-Rahmen.
Delta: Dieser Wert definiert den maximalen Abstand von der Ebene für einen Punkt, der als Teil des Querschnittes betrachtet wird. Im tatsächlichen Bearbeitungsfensterbefehl ist der Deltawert im TOLERANZ-Parameter definiert. Die Eigenschaft Delta ist nur verfügbar, wenn ein PW-Objekt ausgewählt wurde.
Schritt: Dieser Wert definiert den Abstand zwischen den Ebenen. Im tatsächlichen Bearbeitungsfensterbefehl ist der Schrittwert im INKREMENT-Parameter definiert.
Ist der Wert im Feld Schritt größer als der Wert im Feld Länge, wird nur ein Schnitt am Startpunkt erzeugt.
Länge: Gibt den Wert für den maximalen Abstand zwischen der ersten und letzten Ebene an. Die Software zeigt den Längenwert im Parameter Länge des Dialogfensters an. PC-DMIS zeigt ihn als violette Linie im Grafikfenster an.
Glättungsfaktor: Wenn Sie den Glättungsfaktor verwenden, wendet PC-DMIS eine Einpassung der Kleinsten Quadrate mit einer Glättungsbeschränkung auf einen geordneten Punktesatz an. Bei der Verwendung des Glättungsfaktors gibt es einen Kompromiss, da sich die Punkte beim Glätten der Rauheit der Verzahnung aus ihrer ursprünglichen Position bewegen. Daher sollten Sie bei der Anwendung des Glättungsfaktors Vorsicht walten lassen, da er die Daten verschiebt oder ändert. Diese Option kann nützlich sein, um Punkte zu glätten, die Sie als "Rauschen" betrachten.
Es gibt keine Obergrenze für den Glättungsfaktor. Je mehr Sie diesen Wert jedoch erhöhen, desto weniger wirkt er sich auf Ihre Daten aus, bis wenig, bis gar keine spürbare Änderung zu erkennen ist. Wenn Sie einen sehr großen Glättungsfaktor verwenden, treten Änderungen an der ursprünglichen Form der gemessenen Querschnittspolylinie auf.
Wenn dieser Wert auf 0 (Null) gesetzt wird, wird ein sehr kleiner interner Glättungsfaktor verwendet.
Sie sollten die Option Glättungsfaktor mit einem Startwert zwischen 0,1 und 0,25 testen. Erhöhen Sie dann, je nach Ergebnis, den Wert auf 0,5, 1 oder 2 und testen Sie erneut, bis Sie das gewünschte Ergebnis erreicht haben.

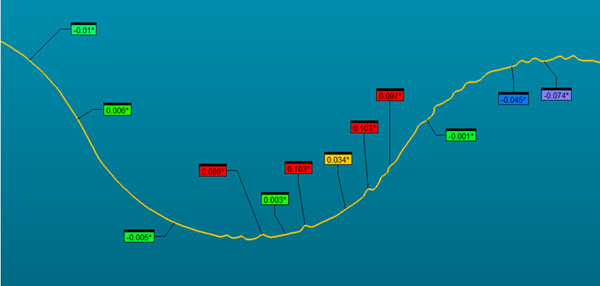

Beispiel mit dem Glättungsfaktor auf 0 (Null)

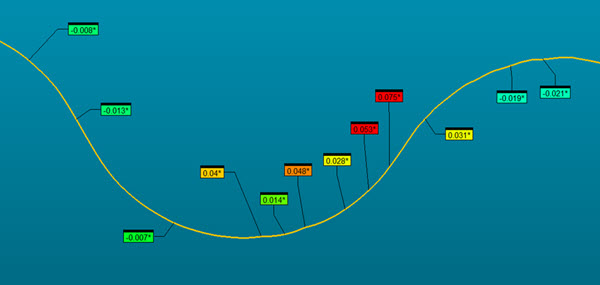

Beispiel mit dem Glättungsfaktor auf 0,5
Spaltabstand: Dieser Wert definiert den maximalen Spalt entlang der gelben gemessenen Polylinien eines Querschnittes. Wenn die Spalten gleich oder kleiner als dieser Wert gefunden werden, PC-DMIS füllt diese Spalten mit berechneten Punkten. Dieser Wert kann ebenfalls im PC-DMIS-Einstellungseditor definiert werden. Weitere Informationen finden Sie unter "CrossSectionMaximumEmptyLength" in der Hilfe des PC-DMIS-Einstellungseditors.
Punktabstand: Dieser Wert wird nur dann verwendet, wenn der Eintrag CrossSectionCopCadCrossSectionDrivenByCad auf 1 (TRUE) gesetzt ist. Dieser Wert ist der Schritt, der entlang der CAD-Polylinien verwendet wird, um nach dem besten interpolierten PW-Punkt zu suchen. Zur Erhöhung der Genauigkeit oder bei einem sehr kleinen CAD-Modell kann dieser Wert verringert werden.
Dieser Wert kann ebenfalls im PC-DMIS-Einstellungseditor definiert werden. Weitere Informationen finden Sie unter "CrossSectionCopCadCrossSectionStep" in der Dokumentation des PC-DMIS-Einstellungseditors.
Max. Abstand zum CAD: Dieser Wert definiert den maximalen Abstand der Punktewolkendaten in Bezug auf den nominale CAD-Modell. Der Standardwert lautet 2 mm. Wenn das gescannte Werkstück mehr als der Maximalabstand zum CAD abweicht, berechnet die Software ggf. den gelben gemessenen Querschnitt nicht. Sie können dieses Wert anpassen, um eine größere Abweichung der gescannten Daten in Bezug auf das CAD-Modell einzubeziehen.
Profilmerkmal: Klicken Sie auf die Schaltfläche Hinzufügen
, um für jeden Querschnitt ein neues Profilmerkmal zu erstellen. Nähere Angaben zu den Profilmerkmalen finden Sie unter "Profilmerkmale für Elemente erstellen - Gerade oder Fläche" im Kapitel "Anwenden von V3.7-kompatiblen Merkmalen" der Hauptdokumentation von PC-DMIS.
Analyse-Ansicht: Klicken Sie auf die Schaltfläche Hinzufügen, um den Befehl ANALYSEANSICHT im Bearbeitungsfenster zu erstellen. Nähere Angaben zu dem Befehl ANALYSEANSICHT finden Sie unter "Befehl für Analyseansicht erstellen" im Kapitel "Einfügen von Protokollbefehlen" der Hauptdokumentation von PC-DMIS.

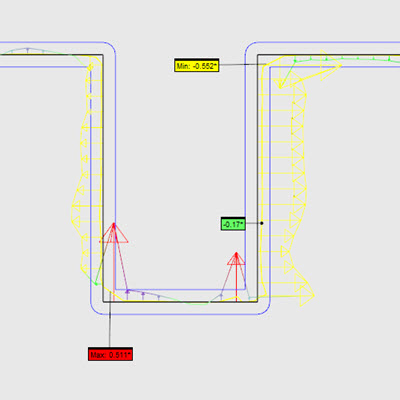

Beschriftung Min/Max: Klicken Sie auf die Schaltfläche Hinzufügen, um minimale und maximale Werte als Beschriftung für den aktiven Querschnitt zu erstellen.
PC-DMIS berechnet bei jeder Ausführung der Messroutine die minimalen und maximalen Punkte.
CAD-Steuerungen: Wenn Sie in diesem Bereich die Option Auswählen markieren, können Sie im Grafikfenster CAD-Flächen auswählen. PC-DMIS filtert alle Querschnitte, die nicht die ausgewählten Flächen durchlaufen, wenn Sie auf Erzeugen klicken.
Wenn Sie z. B. die Fläche A ausgewählt haben, nachdem die Start- und Endpunkte definiert wurden, erzeugt PC-DMIS nur Querschnitte bei B und C:

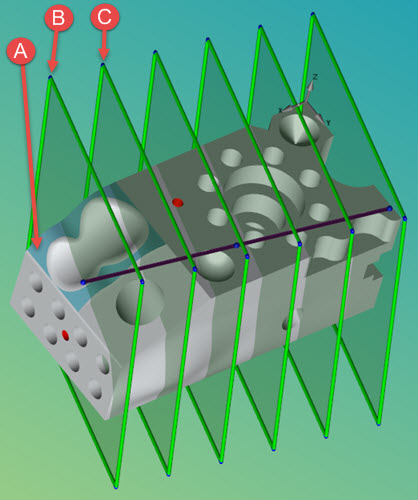

Beispiel, in dem die Fläche (A) ausgewählt ist, wodurch die Querschnitte auf (B) und (C) begrenzt werden
Ausgewählte Flächen wirken sich nicht auf die Ansicht aus, die beim Klicken auf Ansicht erscheint.
Wenn die Schnittebenen im Grafikfenster angezeigt werden, können Sie diese folgendermaßen verändern:
Um die Höhe und Breite der Schnittebenen zu ändern, ziehen Sie den Kantengriff einer Ebene an eine neue Position.
Um den Satz von Ebenen um ihre Achse zu drehen, ziehen Sie den Eckmarkierungen einer Ebene an eine neue Position.
Die erste oder letzte blaue Markierung der lilafarbenen Längenlinie auswählen und diese verschieben, um den START oder das ENDE der lilafarbenen Linie neu zu definieren. Sobald die Richtung geändert wird, werden die Werte im Dialogfeld und die Anzahl der Ebenen im Grafikfenster aktualisiert. Im Achsenmodus wird die Richtung der Ebenen nicht geändert.
Die mittlere blaue Markierung der lilafarbenen Längenlinie auswählen und diese verschieben, um den den Ebenensatz zu verschieben.
Wenn ein Querschnitt erstellt oder bearbeitet wurde, werden die Schnittebenen in einer transparenten Ansicht angezeigt (siehe oben).
Klicken Sie auf Erzeugen um:
Einen COP/OPER,CROSS SECTION-Befehl für jede Ebene in das Bearbeitungsfenster einzufügen.
Zum Beispiel:
PW_SEKTION3=PW/OPER,Querschnitt,TOLERANZ=0.05,BREITE=117.715,HOEHE=227.086,
START PKT = -6.439,60.097,6.276,NORMALE = 0.9684394,-0.2221293,-0.1130655,GROESSE=76
REF,PW1,,
Die schwarzen Polylinien stellen das theoretische CAD-Modell dar; gelbe Polylinien stehen für die PW-Polylinie.
Fügen Sie eine Beschriftung für jede Ebene in das Grafikfenster ein, wie unten gezeigt:

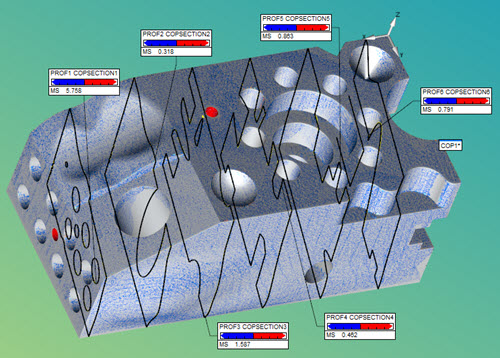

Abgeschlossene Querschnitte mit sechs Ebenen
Definieren des Querschnittes durch Eingabe von Werten
Im Dialogfeld Punktewolke bearbeiten können Sie die Werte manuell eingeben:
START PKT: Dieser Wert definiert den Startpunkt des Querschnitts über die Felder Startpunkt X, Y und Z.
NORMAL: Dieser Wert definiert den Vektor des Querschnittes über die Felder Richtung I, J und K.
BREITE: Definiert die Breite des Querschnittes im Feld Breite.
HÖHE: Definiert die Höhe des Querschnittes im Feld Höhe.
TOLERANZ: Hiermit wird der Wert angegeben, den PC-DMIS verwendet, um den maximalen Abstand von der Ebene zu bestimmen, in der sich ein Punkt befinden muss, damit PC-DMIS ihn als Teil des Querschnitts im Feld Delta betrachten kann.
INKREMENT: Definiert den Wert zwischen Schnittebenen im Feld Schritt.
LÄNGE: Definiert den Wert zwischen den ersten und letzten Schnittebenen im Feld Länge.
GLÄTTUNGSTOLERANZ: Definiert die Toleranz, zur Verfeinerung der zum erzeugten Querschnitt zugehörigen Punkte im Feld Glättungstol..
Definieren des Querschnittes mit Hilfe des Grafikfensters
Um einige der Parameter des Querschnittes zu definieren, klicken Sie das CAD-Modell in der Grafikansicht, um den Startpunkt auszuwählen. Es erscheint eine rosafarbene Linie. Klicken Sie einen zweiten Punkt auf dem CAD-Modell, um die Richtung und die Länge zu bestimmen.
Erstellen eines Profilmerkmals im Grafikfenster
Wenn Sie auf die Bezeichnung eines Querschnittes doppelklicken, erstellt PC-DMIS ein neues Profilmerkmal, die den ausgewählten Querschnitt auswertet.
Messen eines Radius auf einem Querschnitt mit der 2D-Radiusmesslehre
PC-DMIS bietet die 2D-Radiusmesslehre zur schnellen Messung des Radius auf einem Punktwolkenquerschnitt. Für Details siehe "Übersicht 2D-Radiusmesslehre".
