Sie können erzeugte Querschnitt-Elemente ein- oder ausblenden.
Anzeigen und Verbergen von Querschnitts-Polylinien vom Netz, der Punktewolke, oder der Symbolleiste "QuickCloud"
Um Querschnitts-Polylinien anzuzeigen oder zu verbergen:
Klicken Sie auf der Symbolleiste Netz, Punktewolke oder QuickCloud (Ansicht | Symbolleisten) auf den Auswahlpfeil Querschnitt, um die Symbolleiste Querschnitt zu öffnen:
Auswahlpfeil - Symbolleiste Punktewolke - Querschnitt
Auswahlpfeil - Symbolleiste Netz - Querschnitt
Klicken Sie auf die Schaltfläche 2D-Querschnitt-Diashow (
), um die Querschnitte in der 2D-Ansicht im Grafikfenster anzuzeigen.
Klicken Sie in der Symbolleiste der schwebenden Symbolleiste Grafische Steuerung - Querschnitt im Grafikfenster auf die entsprechende Schaltfläche, um die beschriebene Aktion auszuführen:
Schaltfläche Nominale Polylinien ein-/ausblenden - Klicken, um die schwarzen, nominalen Polylinien auszublenden oder anzuzeigen.
Schaltfläche Gemessene Polylinien ein-/ausblenden - Klicken, um die gelben, gemessenen Polylinien auszublenden oder anzuzeigen.
Die Schaltfläche 2D-Querschnitt-Diashow aktiviert die schwebende Symbolleiste Grafische Steuerung - Querschnitt im Grafikfenster. Verwenden Sie in der schwebenden Symbolleiste die Schaltflächen Vorherigen 2D-Querschnitt anzeigen und Nächsten 2D-Querschnitt anzeigen, um jeden Querschnitt in der jeweiligen Reihenfolge anzuzeigen. Sie können erkennen, ob die Querschnitt-Diashow aktiviert ist, wenn die Schaltfläche gedrückt angezeigt wird
.
Wenn die Messroutine sowohl COPSECTIONS als auch MESHSECTIONS enthält, können Sie mit den Schaltflächen Nächsten 2D-Querschnitt anzeigen und Vorherigen 2D-Querschnitt anzeigen zum nächsten Querschnitt navigieren, entweder Netz oder PW.
Wenn Sie die Querschnitt-Diashow aktiviert haben, klicken Sie in der Symbolleiste auf Vorherigen 2D-Querschnitt anzeigen und Nächsten 2D-Querschnitt anzeigen, um einzelne Querschnitte in der 2D-Ansicht anzuzeigen (Nur anzeigen):
Klicken Sie auf der Symbolleiste QuickCloud den Auswahlpfeil Querschnitt, um die Symbolleiste Querschnitt zu öffnen.
Klicken Sie die Schaltfläche 2D-Querschnitt-Diashow. Die Software zeigt eine 2D-Ansicht des Querschnitts und die schwebende Symbolleiste Grafische Steuerung - Querschnitt. Sie können die Symbolleiste beliebig im Grafikanzeigefenster verschieben. Die schwebende Symbolleiste enthält diese Schaltflächen, mit denen Sie in der 2D-Ansicht im Grafikfenster durch die einzelnen Querschnitte navigieren können:
Vorherigen 2D-Querschnitt anzeigen - Klicken, um den Querschnitt vor dem aktuell ausgewählten Querschnitt im Bearbeitungsfenster in der 2D-Ansicht anzuzeigen. Die CAD-Grafik wird ausgeblendet. Klicken Sie mehrmals auf diese Schaltfläche, bis Sie den ersten Querschnitt erreicht haben.
Wenn Sie keinen Querschnitt auswählen, wählt die Software den ersten über der aktuellen Cursorposition im Bearbeitungsfenster aus. Das bedeutet, dass nichts angezeigt wird, wenn über der aktuellen Kursorposition keine Querschnitte definiert sind. Dasselbe geschieht, wenn Sie den ersten Querschnitt in der Liste auswählen und auf diese Schaltfläche klicken.
Nächsten 2D-Querschnitt anzeigen - Damit wird der Querschnitt nach dem aktuell ausgewählten in der 2D-Ansicht des Bearbeitungsfensters angezeigt. Die CAD-Grafik wird ausgeblendet. Klicken Sie mehrmals auf diese Schaltfläche, bis Sie den letzten Querschnitt erreicht haben.
Wenn Sie keinen Querschnitt auswählen, wählt die Software den ersten unter der aktuellen Cursorposition im Bearbeitungsfenster aus. Das bedeutet, dass nichts angezeigt wird, wenn nach der aktuellen Kursorposition keine Querschnitte definiert sind. Dasselbe geschieht, wenn Sie den letzten Querschnitt in der Liste auswählen und auf diese Schaltfläche klicken.
Details zur schwebenden Symbolleiste Grafische Steuerung - Querschnitt finden Sie unter "2D-Ansicht von Querschnitten".
Klicken Sie die Schaltfläche 2D-Querschnitt-Diashow ein weiteres Mal, um die Diashow zu beenden und zurück zur CAD-Grafik (3D-Ansicht) zu gelangen.
Anzeigen und Verbergen von Querschnitts-Polylinien vom Grafikfenster
So können Querschnitt-Polylinien vom Grafikfenster ausgeblendet werden:

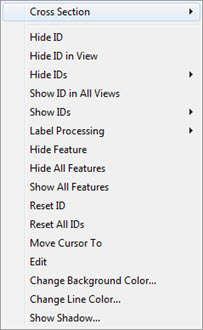

Klicken Sie im Grafikfenster mit der rechten Maustaste auf die Etikette eines Querschnitt-Elementes, um das Kontextmenü anzuzeigen.
Bewegen Sie die Maus über die Option Querschnitt, um das Menü Querschnitt anzuzeigen.
Wenn die gemessenen und nominalen Polylinien des Querschnittes sichtbar sind, enthält das Menü Querschnitt die folgenden Optionen:
Wenn die gemessenen und nominalen Polylinien des Querschnittes NICHT sichtbar sind, enthält das Menü Querschnitt die folgenden Optionen:
Abhängig von der Sichtbarkeit der Polylinien kann auch eine Mischung der o. a. Optionen angezeigt werden:
Klicken Sie auf die entsprechende Option, um die dazugehörigen Polylinien ein- bzw. auszublenden.
