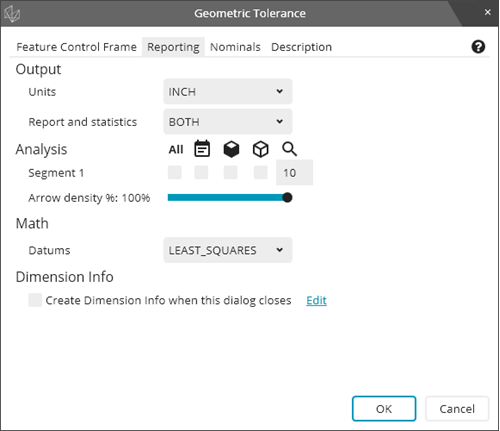

L'onglet Génération de rapports de la boîte de dialogue Tolérance géométrique inclut plusieurs options pour déterminer comment PC-DMIS évalue et signale les calculs. L'onglet Génération de rapports ressemble à ce qui suit :
La zone Sortie de l'onglet Génération de rapports compte deux listes déroulantes :
Unités - Vous permet d'indiquer les résultats en pouces ou en mm, quelles que soient les dimensions de votre routine de mesure.
Rapport et statistiques - Vous permet d'envoyer les résultats à RAPPORT, STATS, LES 2 ou AUCUN.

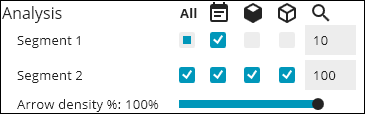

La zone Analyse de l'onglet Génération de rapports vous permet de déterminer les options d'analyse textuelle et graphique. Il existe une ligne de cases à cocher pour chaque segment de la commande de tolérance géométrique. Par exemple, avec deux segments, la zone Analyse ressemble à ceci :
L'icône au-dessus de chaque colonne de cases à cocher est une étiquette pour le type d'analyse que cette colonne contrôle :
- Le fait de la cocher ou de la décocher sélectionne ou désélectionne la ligne entière de cases à cocher.
- Active ou désactive l'analyse textuelle. Vous pouvez placez le pointeur sur l'icône pour voir l'infobulle concernant l'analyse textuelle de rapports.
- Active ou désactive l'analyse graphique CAO. Vous pouvez placez le pointeur sur l'icône pour voir l'infobulle concernant l'analyse graphique CAO.
- Active ou désactive l'analyse graphique de rapports. Vous pouvez placez le pointeur sur l'icône pour voir l'infobulle concernant l'analyse graphique de rapports.
Les valeurs numériques sous l'icône
correspondent aux multiplicateurs de flèche pour chaque segment.
Sous toutes les cases à cocher d'analyse de segments se trouve une barre de curseur pour la densité de flèche.

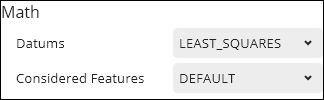

La zone Math de l'onglet Génération de rapports vous permet de contrôler les options mathématiques pour évaluer la tolérance géométrique. La zone Math peut ressembler à ce qui suit :
La liste Références détermine l'option mathématique des références. Elle est disponible quand un ou plusieurs éléments de référence ont des données de surface. Pour des informations sur les options mathématiques et leurs fonctions, voir « Comment PC-DMIS résout et utilise des références ».
La liste Éléments considérés détermine l'option mathématique pour résoudre les tolérances de taille et/ou créer l'élément tolérancé à partir de l'élément considéré. Elle est disponible quand les éléments considérés ont des données de surface et (a) il y a une tolérance de taille ou (b) l'élément tolérancé est différent de celui considéré. Pour des détails sur la signification de ces options, voir « Dérivation de l'élément tolérancé » et « Évaluation de la taille avec la commande de tolérance géométrique ».
La liste Zone de tolérance (non illustrée) détermine l'option mathématique pour optimiser l'élément tolérancé dans la zone de tolérance. Elle apparaît pour les tolérances de forme et pour les tolérances de profil. Pour des détails sur la signification des options, voir ces rubriques :
La zone Taille de l'onglet Gén rapports est disponible pour la plupart des éléments. Elle vous permet de déterminer si les tailles locales doivent être signalées. Elle peut ressembler à ceci :
L'option Taille locale est ON ou OFF. Elle est disponible pour les éléments considérés qui ont des données de surface, quand il existe une tolérance de taille. Pour plus d'informations, voir « Évaluation de la taille avec la commande de tolérance géométrique ».".
Pour d'autres éléments comme un profil de droite, la zone Taille devient la zone Plan de travail permettant de sélectionner le plan de travail dans la liste. Elle peut ressembler à ceci :
La zone Infos sur les dimensions de l'onglet Génération de rapports ressemble à ce qui suit :
Si vous cochez la case, PC-DMIS insère une commande d'infos sur les dimensions dans votre routine de mesure, après la commande de tolérance géométrique. Vous pouvez cliquer sur Modifier à droite de la case à cocher pour modifier les options de la commande d'infos sur les dimensions.
