Création d'un gabarit de rayon 2D

Pour créer un gabarit de rayon 2D avec une coupe transversale :

1. Créez la coupe transversale.

• Pour des détails sur la création d'une coupe transversale de nuage de points, voir « COUPE TRANSVERSALE ».

• Pour des détails sur la création d'un coupe transversale de maillage, voir « Opérateur COUPE TRANSVERSALE de maillage ».

2. Cliquez sur le bouton Afficher le diaporama de coupe transversale () dans la barre d'outils Nuage de points (Afficher | Barres d'outils | Nuage de points) pour voir la coupe transversale dans une vue 2D.

3. Maintenez la touche Maj enfoncée et pointez vers le rayon désiré. Un widget d'affichage apparaît. Le widget d'affichage montre les valeurs nominales, mesurées et d'écart pour le rayon.



Widget d'affichage Gabarit de rayon 2D montrant les valeurs nominales, mesurées et d'écart pour le rayon

4. Cliquez pour sélectionner le rayon. Une boîte de dialogue de widget s'ouvre.

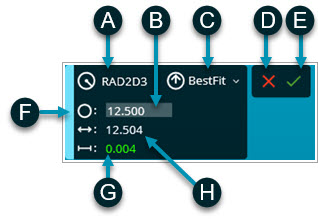

A - ID du gabarit de rayon 2D

B - Valeur nominale du rayon

C - Algorithme utilisé pour calculer le rayon

D - Bouton Annuler

E - Bouton Créer

F - Utilisez la poignée pour déplacer la boîte de dialogue de widget

G - Valeur d'écart du rayon

H - Valeur mesurée du rayon



Boîte de dialogue de widget Gabarit de rayon 2D

Dans la boîte de dialogue de widget, vous pouvez faire ce qui suit :

• Changez l'ID du gabarit de rayon 2D (A) et la valeur nominale (B).

• Dans la liste (C), sélectionnez l'algorithme que le logiciel utilise pour calculer le rayon.

• Cliquez sur le bouton Créer (E) pour créer le gabarit de rayon, ou sur le bouton Annuler (D) pour fermer la boîte de dialogue de widget sans créer le gabarit de rayon.

• Repositionnez le widget. Pour ce faire, pointez vers la poignée sur la gauche du widget (F). Cliquez et faites glisser le widget dans la fenêtre d'affichage graphique pour en changer l'emplacement.

5. Quand vous créez le gabarit de rayon 2D, PC-DMIS crée sa commande associée dans la fenêtre de modification. Vous pouvez créer plus de gabarits de rayon si besoin est.

Pour changer les réglages du rayon :

• Modifiez-les directement dans la fenêtre de modification.

• Cliquez sur la commande de gabarit de rayon dans la fenêtre de modification et appuyez sur F9 pour ouvrir la boîte de dialogue Gabarit de rayon 2D afin de faire des changements.

Mode de calcul du gabarit de rayon 2D

• Quand la coupe transversale possède des données nominales (polyligne noire) et mesurées (polyligne jaune) :

Calcul du rayon 2D nominal

À partir du point mesuré choisi au départ, le rayon nominal est trouvé sur la polyligne noire la plus proche. Le logiciel calcule le rayon nominal (théorique) pour un cercle best fit moindres carrés en employant tous les points nominaux se trouvant dans un écart type de 0,005 mm.

Calcul du rayon 2D mesuré

Le logiciel calcul un cercle best fit moindres carrés à l'aide des points réels sur la polyligne jaune associés aux points nominaux.

• Quand la coupe transversale possède uniquement des données nominales (polyligne noire) :

À partir du point nominal choisi au départ, le logiciel trouve le rayon sur la polyligne noire la plus proche. Le logiciel calcule le rayon nominal (théorique) pour un cercle best fit moindres carrés en employant tous les points nominaux se trouvant dans un écart type de 0,005 mm.

• Quand la coupe transversale possède uniquement des données mesurées (polyligne jaune) :

À partir du point mesuré choisi au départ, le logiciel calcule le rayon pour un cercle best fit moindres carrés. Le logiciel utilise tous les points mesurés dans un écart type de 0,050 mm et une distance de recherche de 0,25 mm pour trouver d'autres segments appartenant au rayon.
