Présentation du gabarit de rayon 2D

La fonction de gabarit de rayon 2D est un outil de vérification rapide que vous pouvez employer pour mesurer les rayons sur un nuage de points ou une coupe transversale de maillage.

Vous pouvez créer graphiquement un gabarit de rayon 2D sur une coupe transversale dans la vue Diaporama 2D.

Pour créer graphiquement un gabarit de rayon 2D, procédez comme suit :

  1. Après avoir créé les coupes transversales, dans la barre d'outils Maillage, Nuage de points ou QuickCloud (Afficher | Barres d'outils), cliquez sur le bouton Afficher le diaporama de coupe transversale () afin d'afficher les coupes transversales dans la vue 2D. Pour des détails, voir la section « Diaporama de coupe transversale » dans la rubrique « Afficher et masquer les polylignes de coupe transversale ».

  2. Maintenez la touche Maj enfoncée et déplacez le curseur sur le rayon pour voir les valeurs nominales, mesurées et d'écart dans le widget d'affichage.

  3. Faites un clic gauche pour sélectionner le rayon. Vous pouvez créer ou annuler la gabarit de rayon dans la boîte de dialogue de widget.

Le logiciel utilise un algorithme Best Fit moindres carrés pour calculer le rayon 2D par défaut. Les tolérances actives sont définies dans la barre Couleurs de dimension. La graphique de gabarit de rayon prend dans la barre Couleurs de dimension celle correspondant à son écart. Pour des détails sur la modification de l'échelle de couleurs de dimensions, voir « Modification des couleurs de dimension » dans la documentation PC-DMIS Core.

Vous pouvez changer les tolérances pour la gabarit dans la fenêtre de modification, ou bien appuyer sur la touche F9 pour ouvrir la boîte de dialogue Gabarit de rayon 2D.

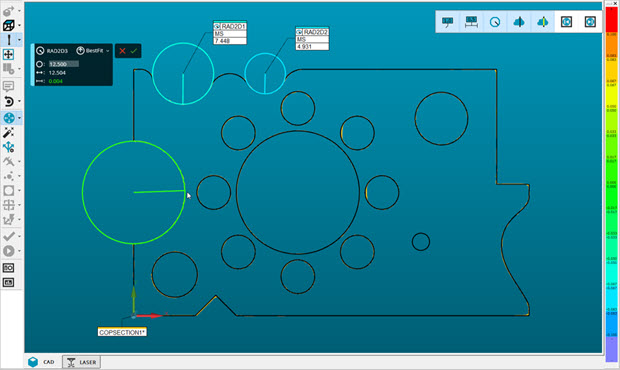

Exemples de gabarits de rayon 2D

Par défaut, PC-DMIS inclut automatiquement le gabarit de rayon 2D dans le rapport.

Exemple de rapport de gabarit de rayon 2D

Vous pouvez annuler l'affichage du gabarit de rayon 2D dans le rapport dans l'onglet Étiquette/Génération de rapports de la boîte de dialogue Gabarit de rayon 2D. Pour des détails, voir « Boîte de dialogue Gabarit de rayon 2D ».

Quand vous créez un gabarit de rayon 2D, vous pouvez l'utiliser dans des dimensions d'emplacement et de distance, ainsi que dans des constructions. Pour les dimensions d'emplacement, la forme n'est pas prise en charge.
