Il existe trois méthodes pour calculer le point de surface laser : Plane, Sphérique et Point de surface étendue. Pour plus d'informations sur ces méthodes, voir « Méthodes de calcul ».

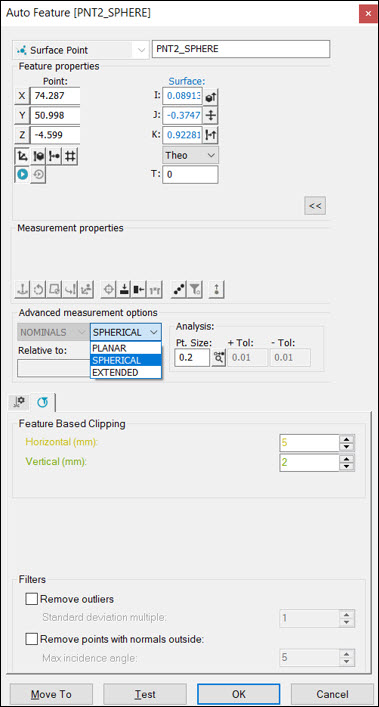

Boîte de dialogue Élément automatique - Point de surface
Pour mesurer un point de surface laser avec un capteur laser, procédez comme suit :
Ouvrez la boîte de dialogue Élément automatique (Insérer | Élément | Auto | Point) et cliquez sur Point de surface.
» Procédez de l'une des façons suivantes :
Dans la fenêtre d'affichage graphique, cliquez sur la CAO pour attribuer un emplacement et un vecteur au point. Entrez manuellement le reste des informations.
Déplacez la machine à l'emplacement du point via l'onglet Laser de la fenêtre d'affichage graphique. Ensuite, dans la zone Propriétés d'éléments, cliquez sur Lire point depuis la position (
). Entrez manuellement le reste des informations.
Entrez manuellement les informations théoriques pour x, y, z, i, j, k, etc.
Entrez les informations nécessaires dans les onglets de la boîte à outils palpeur. Vous pouvez parcourir les onglets Propriétés de scanning laser, Propriétés du filtrage laser et Propriétés de la région de découpe laser pour entrer des informations.
Cliquez sur le bouton Tester si vous souhaitez tester l'élément.
Avertissement : Quand vous faites ceci, la machine se déplace. Pour éviter toute blessure, éloignez-vous de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Cliquez sur Créer, puis sur Fermer.
Rubriques associées :
Texte en mode commande du point de surface
