Vous pouvez calibrer votre palpeur Vision à l'aide de la boîte de dialogue Utilitaires de palpeur. Le plus souvent, vous devez terminer tous les calibrages afin de prendre des mesures avec votre palpeur Vision.
Pour accéder à cette boîte de dialogue, sélectionnez un palpeur déjà ajouté à partir de la fenêtre de modification. Puis, cliquez sur F9 ou sélectionnez l'option de menu Insérer | Définition matérielle | Palpeur.

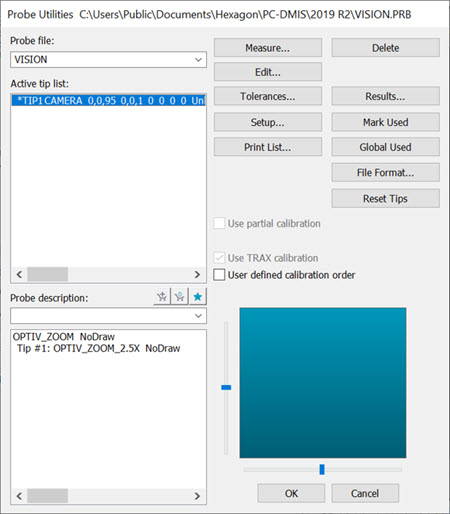

Boîte de dialogue Utilitaires de palpeur - Palpeur Vision indiqué
Définissez le palpeur Vision avec les composants requis. Sélectionnez ensuite le contact dans la liste de contacts actifs et cliquez sur Mesurer pour accéder à la boîte de dialogue Calibrer palpeur.

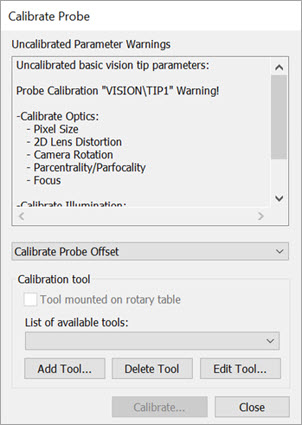

Boîte de dialogue Calibrage de palpeur
La boîte de dialogue Calibrer palpeur vous permet de sélectionner et d'effectuer les calibrages suivants. Vous devez calibrer dans l'ordre indiqué :
Pour les calibrages de décalage de palpeur et d'éclairage, vous devez d'abord calibrer la taille des pixels. Sinon, PC-DMIS désactive le bouton Calibrer et affiche un message d'avertissement dans la boîte de dialogue. Pour des informations, voir la description « Taille de pixel » sous la rubrique « Calibrage des optiques ».
