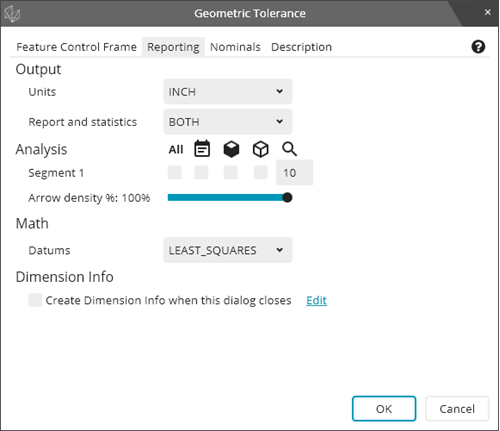

Nella scheda Creazione rapporti della finestra Tolleranza geometrica sono presenti diverse opzioni per controllare il modo in cui PC-DMIS valuta e riporta i calcoli. La scheda Creazione rapporti ha il seguente aspetto:
L'area Output della scheda Creazione rapporti include due elenchi a discesa:
Unità - Questo elenco consente di riportare i risultati in pollici o millimetri, indipendentemente unità di misura usate nella routine di misurazione.
Rapporto e statistiche - Questo elenco consente di inviare i risultati a REPORT, STATS, BOTH o NONE.

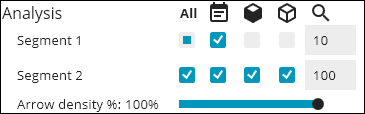

L'area Analisi della scheda Creazione rapporti consente di controllare le opzioni di testo e grafica per un'analisi. È presente una riga di caselle di opzione per ogni segmento del comando di tolleranza geometrica. Ad esempio, con due segmenti, l'area Analisi ha il seguente aspetto:
L'icona sopra ogni colonna delle caselle di opzione è un'etichetta per il tipo di analisi che controlla quella colonna di caselle:
- La selezione o la deselezione di questa casella seleziona o deseleziona l'intera riga di caselle di opzione.
- Questa opzione attiva o disattiva l'analisi del testo. È possibile passare con il puntatore del mouse sull'icona per visualizzare un suggerimento per l'analisi del testo del rapporto.
- Questa opzione attiva o disattiva l'analisi grafica CAD. È possibile passare con il puntatore del mouse sull'icona per visualizzare un suggerimento per l'analisi grafica del CAD.
- Questa opzione attiva e disattiva l'analisi grafica del rapporto. È possibile passare con il puntatore del mouse sull'icona per visualizzare un suggerimento per l'analisi grafica del rapporto.
I valori numerici sotto l'icona
sono i moltiplicatori freccia per ciascun segmento.
Al di sotto di tutte le caselle di opzione di analisi dei segmenti è presente una barra di scorrimento per la densità delle frecce.

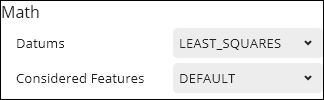

L'area Algoritmo della scheda Creazione rapporti consente di controllare le opzioni matematiche per la valutazione della tolleranza geometrica. Il riquadro Algoritmo potrebbe avere il seguente aspetto:
L'elenco Elementi di riferimento controlla l'algoritmo degli elementi di riferimento. Tale elenco è disponibile quando uno o più elementi di riferimento hanno dati di superficie. Per informazioni sulle opzioni matematiche e sulle loro funzioni, consultare "Come PC-DMIS risolve e usa gli elementi di riferimento".
L'elenco Elementi considerati controlla le opzioni matematiche per risolvere le tolleranze delle dimensioni e/o creare l'elemento con tolleranza dall'elemento considerato. Tale elenco è disponibile quando gli elementi considerati hanno dati di superficie e (a) è presente una tolleranza di dimensioni oppure (b) l'elemento con tolleranza è diverso dall'elemento considerato. Per i dettagli del significato delle opzioni, vedere "Derivazione dell'elemento con tolleranza" e "Valutazione delle dimensioni con il comando di tolleranza geometrica".
L'elenco Zona di tolleranza (non riportato in figura) controlla le opzioni matematiche per l'ottimizzazione dell'elemento con tolleranza nella zona di tolleranza. Appare per le tolleranze di forma e di profilo senza un elemento di riferimento. Per i dettagli del significato delle opzioni, vedere i seguenti argomenti:
Il riquadro Dimensioni della scheda Creazione rapporto è disponibile per la maggior parte degli elementi. Permette di controllare se riportare o meno le dimensioni locali. Può avere il seguente aspetto:
L'opzione Dimensione locale può essere ON o OFF. Tale opzione è disponibile per gli elementi considerati che hanno dati di superficie quando vi è una tolleranza di dimensioni. Per maggiori informazioni, vedere "Valutazione delle dimensioni con il comando di tolleranza geometrica".
Per altri elementi, come Profilo di linea, il riquadro Dimensioni diventa Piano di lavoro per permettere all'utente di selezionare il piano di lavoro nell'elenco. Può avere il seguente aspetto:
L'area Info dimensione della scheda Creazione rapporti ha il seguente aspetto:
Se si seleziona la casella di opzione, PC-DMIS inserisce un comando di informazioni della dimensione nella routine di misurazione dopo il comando di tolleranza geometrica. Fare clic su Modifica alla destra della casella di opzione per modificare le opzioni del comando di informazioni sulla dimensione.
