È possibile creare una sezione traversale tra due punti mediante la funzione 2 punti nelle finestre di dialogo Operatore Nuvola di punti o Operatore Mesh.

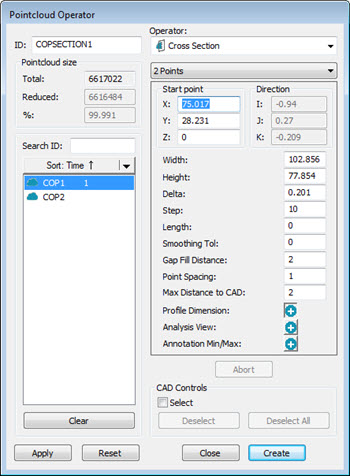

Finestra di dialogo Operatore Nuvola punti - Operatore SEZIONE TRASVERSALE, è selezionata la funzione 2 punti
Con la funzione 2 punti, la sezione trasversale viene creata tra i due punti selezionati ed è orientata perpendicolarmente alla vista grafica attuale. La linea viola della lunghezza della sezione trasversale è perpendicolare alla linea definita dai due punti selezionati. È creata nel punto centrale di questa linea, con il valore predefinito 0 (zero).
Per creare una sezione trasversale tra i due punti procedere come segue:
Per le sezioni trasversali create con una nuvola di punti come input fare clic su Inserisci | Nuvola di punti | Operatore per visualizzare la finestra di dialogo Operatore Nuvola di punti.
Per le sezioni trasversali create con una mesh come input fare clic su Inserisci | Mesh | Operatore per visualizzare la finestra di dialogo Operatore Mesh.
Selezionare l'operatore Sezione trasversale nell'elenco Operatore, quindi selezionare la funzione 2 punti nell'elenco sotto l'elenco Operatore.
Nella barra degli strumenti QuickMeasure o Vista grafica, selezionare la vista grafica corretta per l'orientamento della sezione trasversale. Per i dettagli sulla barra degli strumenti QuickMeasure, vedere Barra degli strumenti QuickMeasure" nella documentazione PC-DMIS CMM. Per i dettagli sulla barra degli strumenti Vista grafica, vedere "Barra degli strumenti Vista grafica" nella sezione "Uso delle barre degli strumenti" della documentazione delle funzioni basae di PC-DMIS.

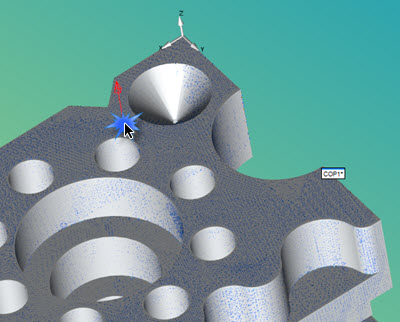

Nalla finestra di visualizzazione grafica, fare clic sul punto in cui si desidera definire il primo punto della sezione trasversale.
Il vettore del punto è visualizzato come una freccia rossa perpendicolare alla superficie selezionata.
Dalla finestra di visualizzazione grafica, fare clic sul punto in cui si desidera definire il secondo punto della sezione trasversale.

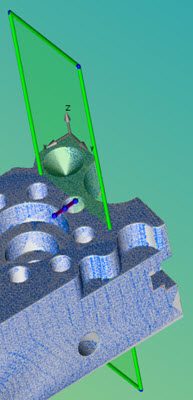

Una volta selezionato il secondo punto, sarà visualizzata la sezione trasversale.
Regolare le proprietà della sezione trasversale in base alle necessità.
Vedere anche:
Vista in 2D delle sezioni trasversali
Creazione di una sezione trasversale lungo una curva
Mostra e nascondi le poligonali delle sezioni trasversali
Misurazione delle distanze nelle sezioni trasversali
Visualizzazione delle etichette delle sezioni trasversali nei rapporti
