È possibile creare una sezione traversale lungo un elemento curvo mediante la funzione Curva delle finestre di dialogo Operatore Nuvola di punti o Operatore Mesh. La sezione trasversale è creata normale alla curva sul CAD.

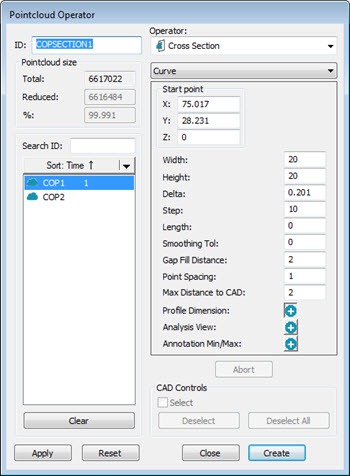

Finestra di dialogo Operatore Nuvola punti - Operatore SEZIONE TRASVERSALE, è selezionata la funzione Curva
Per creare una sezione lungo una curva, procedere come segue.
Per le sezioni trasversali create con una nuvola di punti come input fare clic su Inserisci | Nuvola di punti | Operatore per visualizzare la finestra di dialogo Operatore Nuvola di punti.
Per le sezioni trasversali create con una mesh come input fare clic su Inserisci | Mesh | Operatore per visualizzare la finestra di dialogo Operatore Mesh.
Selezionare l'operatore Sezione trasversale dall'elenco Operatore, quindi selezionare la funzione Curva dall'elenco sotto l'elenco Operatore.

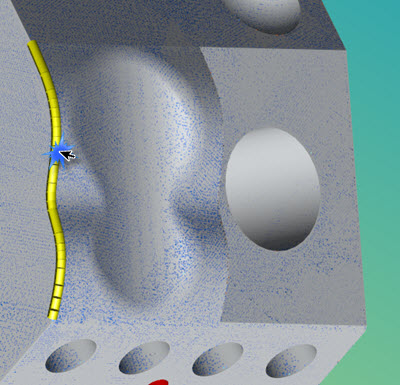

Nella finestra di visualizzazione grafica, passare con il mouse su qualsiasi elemento curvo. PC-DMIS rileva ed evidenzia automaticamente la curva.

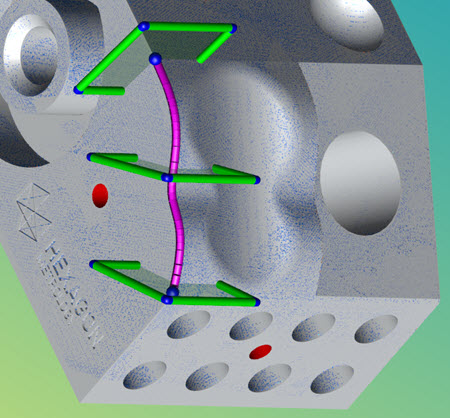

Fare clic sul bordo evidenziato su cui si desidera creale le sezioni trasversali. PC-DMIS genererà automaticamente tali sezioni.

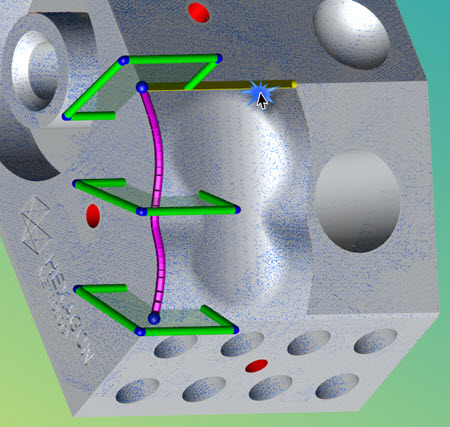

Per selezionare più bordi contigui, tenere premuto il tasto Ctrl mentre si passa il mouse sul bordo successivo.
Fare clic sul bordo per selezionarlo.

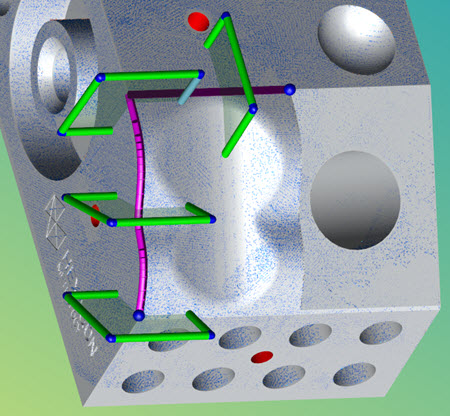

Selezionare in questo modo tutti i bordi occorrenti.
Per deselezionare un bordo, premere il tasto Ctrl e passare con il mouse sopra il primo o l'ultimo bordo (sarà visualizzato in rosso) e fare clic su di esso con il pulsante sinistro del mouse.
Per deselezionare tutti i bordi, fare clic sul pulsante Ripristina.

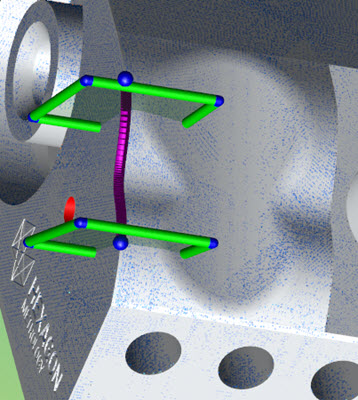

Trascinare i punti iniziale o finale (le maniglie con le palline blu) della linea di lunghezza della curva (la linea viola) per definire solo una parte della curva. Se il tratto aggiornato è troppo corto, fare clic sul pulsante Ripristina per annullare l'operazione e ripetere la procedura a partire dal passo 3.
Quando si modificano i punti iniziale o finale della sezione trasversale definita, i valori nella finestra di dialogo vengono aggiornati automaticamente.
Al termine, fare clic su Applica per creare le poligonali. Fare clic su Crea per generare le sezioni trasversali nella finestra di modifica.

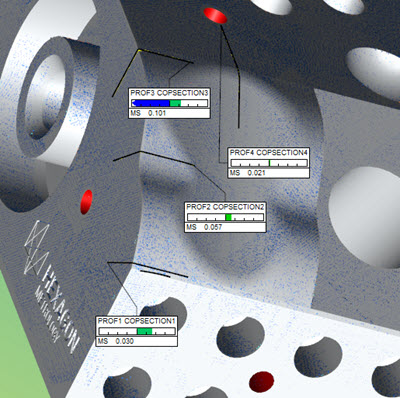

Le poligonali nere rappresentano le poligonali nominali del CAD. Le poligonali gialle rappresentano nle poligonali misurate.
Smussatura di una sezione trasversale lungo una curva
È possibile smussare la sezione traversale creata lungo una curva mediante l'opzione Tolleranza smussatura nelle finestre di dialogo Operatore Nuvola di punti o Operatore Mesh. Per i dettagli, vedere la descrizione di "Tolleranza smussatura" nell'argomento "Sezione trasversale".
