È possibile visualizzare le etichette delle annotazioni e del misuratore delle distanze nei rapporti nei due modi seguenti.
Visualizzando le etichette di un modello di rapporto che ha un'immagine grafica

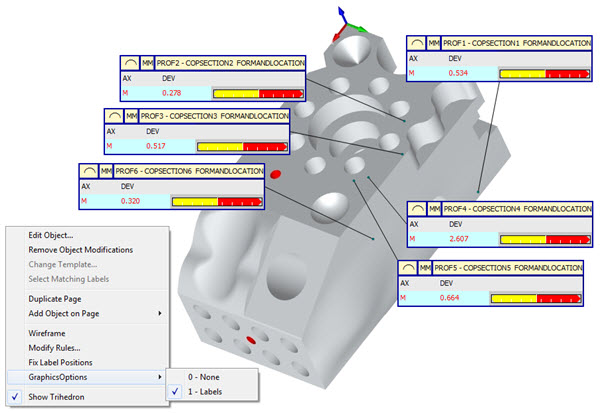

In qualsiasi modello di rapporto che ha un'immagine grafica, fare clic con il pulsante destro del mouse per visualizzare un menu a comparsa.
Fare clic su Opzioni grafica quindi su 1 - Etichette per visualizzare tutte le etichette del rapporto. Fare clic su 0 - Nessuna per nascondere tutte le etichette.
Visualizzando le etichette di un modello di rapporto con un'analisi grafica nella finestra di dialogo Sezione trasversale
Creare le voci Annotazioni e Misuratore distanze per le sezioni trasversali. Per i dettagli sulla creazione delle annotazioni, vedere la voce della Guida "Sezione trasversale". Per i dettagli sulla creazione delle voci Misuratore distanze, vedere la voce della Guida "Misurazione della distanza in una sezione trasversale".
Crea la vista dell'analisi. Per i dettagli sul comando VISTA_ANALISI, vedere la descrizione "Vista analisi" nella voce "Sezione trasversale" della Guida.
Fare clic sull'opzione Analisi grafica nella finestra Rapporto (Visualizza | Rapporto). Le tichette delle annotazioni e del misuratore sono visibili automaticamente.
