横断面の2Dビュー

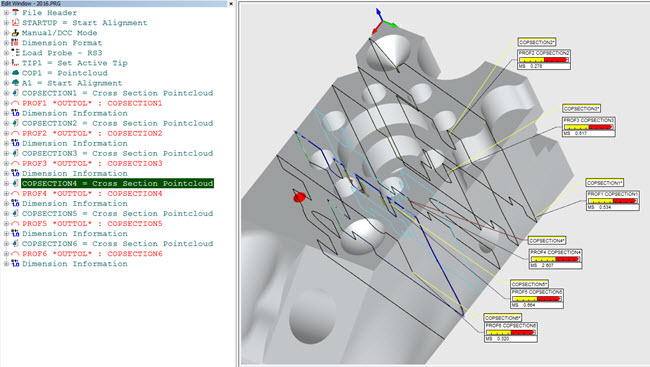

断面を定義したら、各断面を個別に2Dビューに表示できます。このビューは、横断面に垂直です。断面の上で作成された注釈点は2Dビューに表示されます。

断面を2Dで表示するには、グラフィックモード、メッシュ、点群、またはクイッククラウドツールバー（表示|ツールバー）から、2D断面スライドショーボタン（）をクリックします。

2D断面スライドショーの詳細については、「断面ポリラインの表示と非表示」トピックの「断面のスライドショー」セクションを参照してください。

2Dビューになっているときは、横断面グラフィックコントロールツールバーを使用できます。

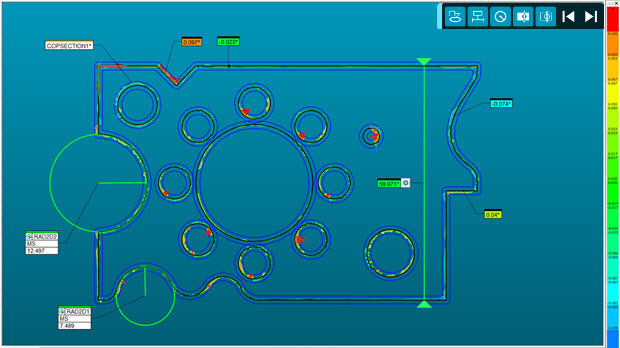

断面に垂直する局部図の例

グラフィックの表示ウィンドウで横断面の上にカーソルを置いて移動させると、ラベルが表示され、リアルタイムで更新されます。2Dビューになっているときに横断面上の任意の点をクリックして、その位置に対する注釈ラベルを作成します。

断面の図形コントロールツールバーは、グラフィック表示ウィンドウ内の任意の場所に配置できるフローティング･ツールバーです。

断面グラフィック制御ツールバー

左から右へのボタンで下記の機能を実行できます：

[前の2D断面を表示]または[次の2D断面を表示]ボタンをクリックすると、前後に切り替えて断面図をスライドショーパターンで表示できます。詳しくは、「横断面ポリラインの表示と非表示」トピックの「横断面のスライドショー」セクションを参照してください。
