ポイントクラウド演算子またはメッシュ演算子ダイアログボックスから2点機能を使用して、2点間で横断面を作成することができます。
ポイントクラウドオペレータダイアログボックス - 断面オペレータ、2ポイント機能が選択されます。
PC-DMISは、選択された2つの点間に2点の断面を作成し、現在のグラフィックビューに垂直に配置します。横断面の紫色の長さ線は選択された2点によって定義される線に垂直します。それはこの線の中点に作成され、デフォルト値は0 (ゼロ) です。
2点間で横断面を作成するには：
ポイントクラウドを入力として作成された断面の場合は、挿入| ポイントクラウド| 演算子をクリックして、ポイントクラウド演算子ダイアログボックスを表示します。
メッシュを入力として作成された断面の場合は、挿入| メッシュ| 演算子をクリックして、メッシュ演算子ダイアログボックスを表示します。
[演算子]一覧から、[断面]演算子を選択します。
[演算子]一覧のドロップダウンリストから、[２点]関数を選択します。
QuickMeasureまたはグラフィック表示ツールバーから、横断面方向の適切なグラフィック表示を選択します。QuickMeasureツールバーについて詳しくは、「PC-DMIS CMM」ドキュメントの「QuickMeasureツールバー」を参照してください。グラフィック表示ツールバーについて詳しくは、PC-DMISコアドキュメントの「ツールバーの使用」項にある「グラフィック表示ツールバー」トピックを参照してください。

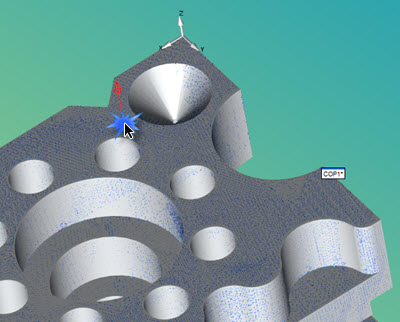

グラフィック表示ウィンドウから、横断面の最初の点を定義しようとする場所をクリックします：
赤い矢印が選択された表面に垂直なとき、点のベクトルが表示されます。
グラフィック表示ウィンドウから、横断面の2番目の点を定義しようとする場所をクリックします：

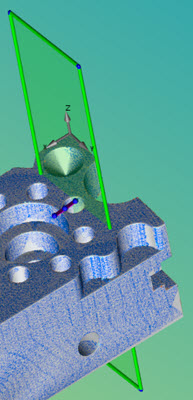

2番目の点を選択すると、PC-DMISは断面を表示します：
必要に応じて横断面のプロパティを調整します。
