ビジョンブロブ

概要

ブロブ自動要素ダイアログボックスにアクセスするには、以下のうちのいずれかを実行します。

メインメニューから[挿入|要素|自動|ブロブ]をクリックする。
[自動要素]ツールバーで [ブロブ]ボタンをクリックする。

ブロブ自動要素を使用するには、必要な要素が視界内に入っている必要があります。ブロブ要素は、エッジが高コントラストで、照明もあり、大きな高周波スペクトル成分を持たない画像になるパートで適切に機能するように設計されています。例えば、それは薄いバックライトの部分やクリアな表面テクスチャのない表面照明型のパートに適しています。

ブロブダイアログボックスを開いたら、Visionタブをクリックしてターゲットを作成します。

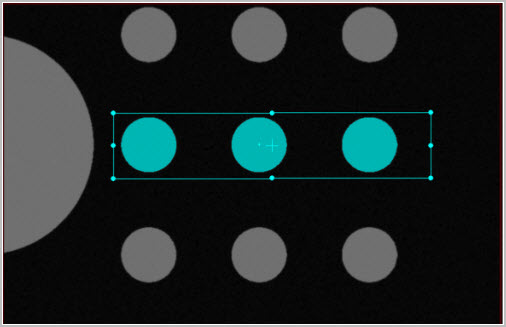

[ライブビュー]での[ブロブ|自動要素]ターゲットの作成例

ターゲットを作成したら、他の自動要素と同じ方法でサイズを変更できます。PC-DMIS はライブビューのブロブ計算に含まれる画素を強調表示します。

「ビジョンブロブ」要素の作成

DCC動作をサポートする機械では、DCCモードにおいてブロブ|自動要素を選択および測定したい場合、DCCモードを選択します。
[自動要素]ツールバーから自動ブロブを選択します。[挿入|要素|自動|ブロブ]メニューオプションを選択することもできます。これによって、[自動要素(ブロブ)] ダイアログボックスが開きます。

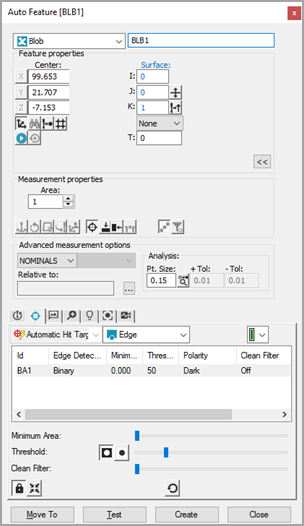

ビジョンブロブ自動要素ダイアログボックス

[自動要素]ダイアログボックスを開いて、ターゲット選択方法を使用します。これを行うには、Visionタブから表面を1回クリックして点の場所を設定します。必要に応じてプローブツールボックスから照明と拡大を調整します。

CAD 要素にできるだけ近い場所をクリックし、PC-DMIS が間違った要素を選択しないようにしてください。

PC-DMIS Visionは自動的に自動要素ダイアログボックスにボブの公称データを配置します。ソフトウェアはブロブのヒット･ターゲットを自動的に表示します。

自動要素ダイアログボックス内の公称情報を調整してブロブの理論値と一致させます。また、必要に応じてプローブ･ツールボックスの値を調整します。

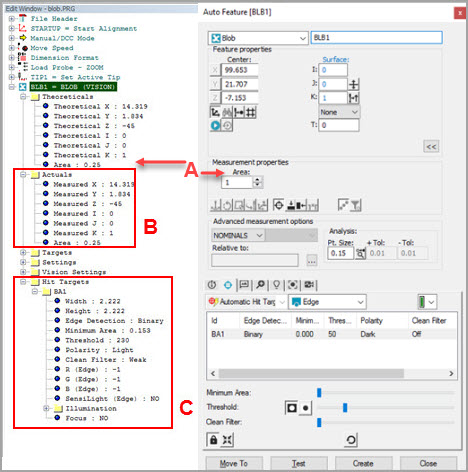

下記の画像および説明では、ブロブ | 自動要素を定義するときに重要な要素が強調表示されています。

理論値エリアでは、現在の測定ルーチンユニットに公称エリア値を手動で入力できます。
測定ルーチンを実行すると、実測値領域が自動的に更新されます。
最小エリア、閾値、極性およびクリーンフィルターなどのブロブ自動要素パラメータを測定ルーチンのヒットターゲットセクションおよび[ブロブ|自動要素]ダイアログボックスの[取込み点ターゲット] タブの各スライダーで設定できます（下記に示します）。

ブロブの取込み点ターゲットタブ|自動要素ダイアログボックス

最小エリアスライダー - 最小エリアスライダを使用してフィルタ値を調整します。最大サイズがターゲット内の計算エリアの半分に設定されているため、ターゲットサイズによってスライダのスケールが決まります。

[しきい値]スライダおよび[極性]ボタン - これらのオプションを使用して、ソフトウェアが要素計算に含める画素を決定します。[暗い極性]ボタンを選択した場合、ソフトウェアはターゲット領域内のしきい値を下回るピクセルを使用します。明極性ボタンを選択した場合、ソフトウェアはターゲット領域内のしきい値を超える画素を使用します。閾値スライダを使用して、選択された極性ボタンに対してターゲットエリアのピクセル範囲を設定します。

クリーンフィルタスライダ - このオプションを使用して、必要に応じてフィルタリングを適用して、埃または小さな粉塵などのノイズを除去します。強度は除去しようとするノイズの大きさを決定します。オプションはオフ、弱、中、強です。

プローブ･ツールボックスの[ヒット･ターゲット]タブがアクティブになっていると、ソフトウェアはライブ画像ビュー内のブロブを形成する画素を強調表示します。強調表示されたピクセルは関連する任意のパラメータを変更すると自動的に更新されます。

要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンにブロブを追加します。

PC-DMISは現在、MultiCaptureでのBlob 自動要素機能をサポートしていません（詳細については、「ライブビューの設定」ビジョンヘルプトピックのMultiCapture 節を参照してください）。

将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。

式の付いたブロブのエリアを返す

ブロブ要素に対して理論値または測定値を返す必要がある場合、ブロブのIDが付いた拡張子.AREAまたは.TAREAを使用することができます。これらはブロブ要素の測定されたエリアおよび理論的エリアをそれぞれ返します。詳しくは、PC-DMIS Core ドキュメントの「表現の使用」章にある「ダブル型の参照」トピックを参照してください。

ブロブ自動要素内にある個々のブロブに対するアクセスについて以下のコマンド例で説明します。

Assign / V1 = blb1.Numhits

Assign / V2 = blb1.hit[C].XYZ

Assign / V3 = blb1.hit[C].AREA

位置寸法の付いたブロブのエリアを返す

要素位置ダイアログボックス (挿入 | 寸法 | 位置)から、軸エリアでエリアチェックボックスをマークして、レポートに計算させ、ボブ要素のエリアを表示させることができます。これは、レポートで、[編集]ウィンドウのコマンド·モードでARとして表示されます。詳しくは、PC-DMIS Core ドキュメントの「従来の測定結果の使用」章にある「位置の測定」トピックを参照してください。
