Sie haben die Möglichkeit, mit Hilfe der Option Kurve im Dialogfeld Punktewolke bearbeiten oder Netz bearbeiten einen Querschnitt entlang eines gekrümmten Elements zu erstellen. PC-DMIS erstellt den Querschnitt lotrecht zur CAD-Kurve.
Dialogfeld "Punktwolkenoperator" - Querschnitt-Operator, Kurvenfunktion ausgewählt
So erstellen Sie einen Querschnitt entlang einer Kurve:
Klicken Sie für Querschnitte mit einer PW als Eingabe auf Einfügen | Punktewolke | Operator, um das Dialogfeld Punktewolke bearbeiten aufzurufen.
Klicken Sie für Querschnitte mit einem Netz als Eingabe auf Einfügen | Netz | Operator, um das Dialogfeld Netz bearbeiten aufzurufen.
Wählen Sie aus der Liste Operator die Option Querschnitt.
Wählen Sie in der Liste Operator aus der Auswahlliste die Funktion Kurve.

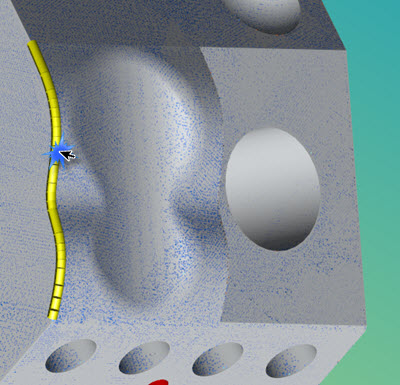

Zeigen Sie im Grafikfenster auf ein beliebiges gekrümmtes Element. PC-DMIS erkennt und markiert die Kurve automatisch:

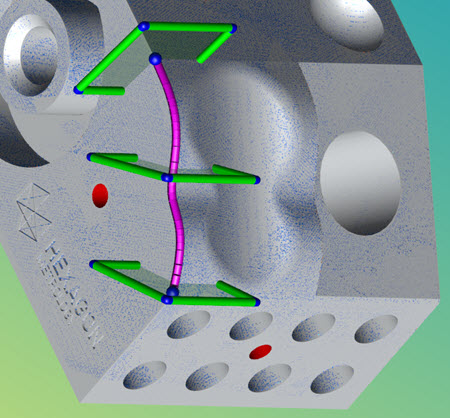

Klicken Sie auf die hervorgehobene Kante, auf der Sie den Querschnitt erstellen möchten. PC-DMIS erzeugt den Querschnitt automatisch:

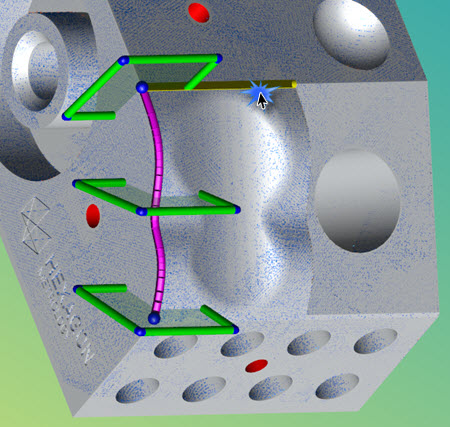

Halten Sie die Taste STRG gedrückt, während Sie auf die nächste Kante zeigen, um mehrere zusammenhängende Kanten auszuwählen:

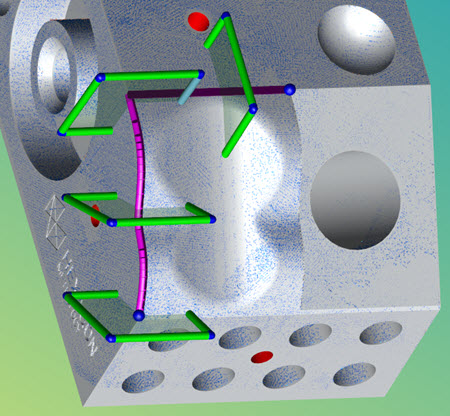

Klicken Sie auf die Kante, um sie auszuwählen:
Wählen Sie auf diese Weise soviele Kanten wie nötig aus.
Um die Auswahl einer Kante wieder aufzuheben, drücken Sie die STRG-Taste, zeigen auf die erste oder letzte Kante (sie wird rot) und klicken dann mit der linken Maustaste darauf.
Um die Auswahl aller Kanten wieder aufzuheben, klicken Sie auf die Schaltfläche Rücksetzen.

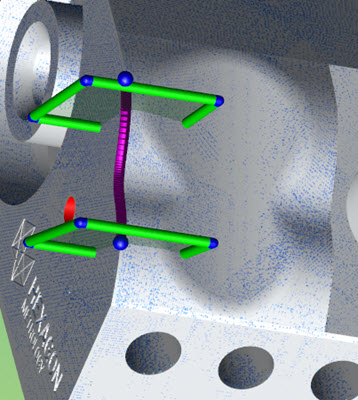

Ziehen Sie den Anfangs- und Endpunkt (runde blaue Markierungen) der Längenlinie der Kurve (lila Linie), um nur einen Teil der Kurve zu definieren. Wenn der aktualisierte Bereich zu kurz ist, klicken Sie zum Abbruch auf die Schaltfläche Rücksetzen, und wiederholen den Vorgang ab Schritt 3.
Längenlinie der Kurve (lila Linie) mit Anfangs- und Endpunkt (runde blaue Handles)
Die Werte im Dialogfeld werden automatisch aktualisiert, wenn Änderungen an den Positionen Anfangs- oder Endpunkte des definierten Querschnittes vorgenommen wurden.
Klicken Sie, wenn Sie fertig sind, auf Übernehmen, um die Polylinien zu erstellen. Klicken Sie auf Erstellen, um die Querschnitte im Bearbeitungsfenster zu erzeugen.

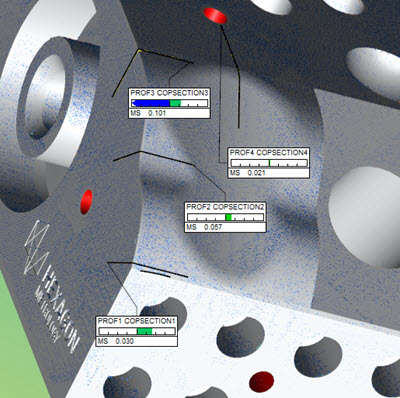

Die schwarzen Polylinien stellen das theoretische CAD-Modell dar. Die gelben Polylinien stehen für die gemessene Polylinie.
Glätten eines Querschnittes entlang einer Kurve
Sie haben die Möglichkeit, dass PC-DMIS mit Hilfe der Option Glättungstol. im Dialogfeld Punktewolke bearbeiten oder Netz bearbeiten einen Querschnitt entlang einer Kurve zu glätten. Weitere Informationen finden Sie in der Beschreibung "Glättungstol." im Abschnitt "Querschnitt".
