Sie können mit der Funktion 2 Punkte im Dialogfeld Punktewolke bearbeiten oder Netz bearbeiten einen Querschnitt zwischen zwei Punkten erstellen.
Dialogfeld "Punktwolkenoperator" - Querschnitt-Operator, 2-Punkte-Funktion ausgewählt
PC-DMIS erzeugt den 2-Punkte-Querschnitt zwischen zwei ausgewählten Punkten und richtet ihn senkrecht zur aktuellen Grafikansicht aus. Die lilafarbene Längenlinie des Querschnittes ist senkrecht zur Gerade, die durch die beiden ausgewählten Punkte definiert ist. Sie wird im Mittelpunkt dieser Linie erstellt und der Standard lautet 0 (Null).
So erstellen Sie einen Querschnitt zwischen zwei Punkten:
Klicken Sie für Querschnitte mit einer PW als Eingabe auf Einfügen | Punktewolke | Operator, um das Dialogfeld Punktewolke bearbeiten aufzurufen.
Klicken Sie für Querschnitte mit einem Netz als Eingabe auf Einfügen | Netz | Operator, um das Dialogfeld Netz bearbeiten aufzurufen.
Wählen Sie aus der Liste Operator die Option Querschnitt.
Wählen Sie in der Liste Operator aus der Auswahlliste die Funktion 2 Punkte.
Wählen Sie von der Symbolleiste QuickMeasure oder Grafikansicht, die richtige Grafikansicht für die Ausrichtung des Querschnittes. Weitere Informationen zur Symbolleiste QuickMeasure finden Sie im Abschnitt "Symbolleiste 'QuickMeasure'" in der Dokumentation über "PC-DMIS KMG". Weitere Informationen zur Symbolleiste Grafikansicht finden Sie unter "Symbolleiste "Grafikansicht"" im Abschnitt "Verwenden von Symbolleisten" der Hauptdokumentation von PC-DMIS.

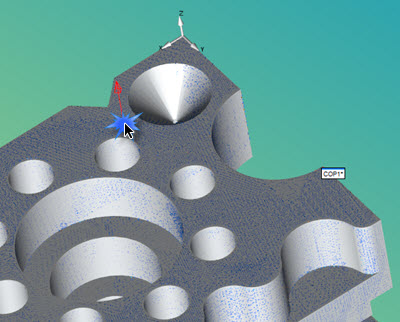

Klicken Sie im Grafikfenster auf eine gewünschte Position, um den ersten Punkt des Querschnittes zu definieren:
Der Vektor des Punktes wird als roter Pfeil senkrecht zur ausgewählten Fläche angezeigt.
Klicken Sie im Grafikfenster auf eine gewünschte Position, um den zweiten Punkt des Querschnittes zu definieren:

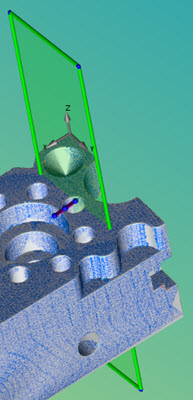

Sobald Sie den zweiten Punkt ausgewählt haben, zeigt PC-DMIS den Querschnitt an:
Modifizieren Sie, falls erforderlich, die Eigenschaften des Querschnittes.
