Sie können Etiketten für Anmerkungen sowie Abstandslehren von Querschnitten in Protokollen auf zwei Wegen anzeigen:
Ansicht von Etiketten in einer Protokollvorlage, die eine Grafik besitzt

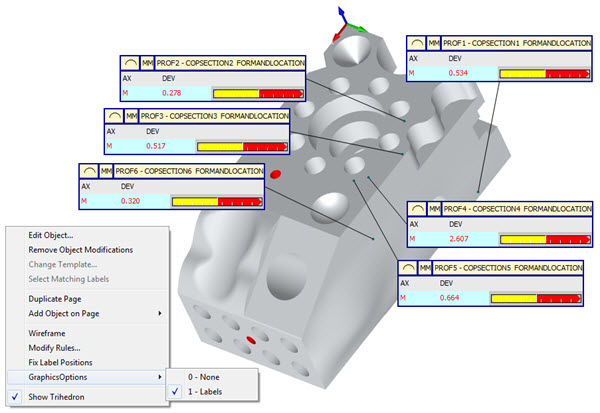

Klicken Sie in einer Protokollvorlage mit einer Grafik mit der rechten Maustaste auf das Bild, um ein Popup-Menü anzuzeigen.
Klicken Sie die GrafikOptionen, anschließend 1 - Etiketten, um alle Etiketten in Ihrem Protokoll anzuzeigen. Klicken Sie auf 0 - Keine, um alle Etiketten auszublenden.
Ansicht von Etiketten in der Graphischen Analyse-Protokollvorlage im Dialogfeld "Querschnitt"
Erstellen Sie Anmerkungen und Abstandsmesslehren für Ihre Querschnitte. Weitere Informationen zum Erstellen von Anmerkungen finden Sie im Abschnitt "Querschnitt". Weitere Informationen zum Erstellen von Abstandsmesslehren finden Sie unter "Messung von Querschnittsabständen".
Erstellen Sie die Analyseansicht. Weitere Informationen zum Befehl Analyseansicht finden Sie in der Beschreibung "Analyseansicht" im Abschnitt "Querschnitt".
Klicken Sie auf die Option Grafikanalyse im Protokollfenster (Ansicht | Protokoll). Die Etiketten der Anmerkungen und Messlehren sind automatisch sichtbar.
