À la recherche de commandes de tolérance géométrique ? Si tel est le cas, voir :

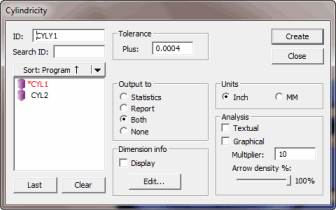

Boîte de dialogue Cylindricité des dimensions
L'option de menu Insérer | Dimension | Cylindricité détermine la cylindricité d'un cylindre. Ce type de dimension est considéré unilatéral, à savoir qu'une seule tolérance de valeur positive lui est appliquée.
Pour les dimensions de forme existantes (Circularité, Cylindricité, Planéité et Rectitude), ainsi que la droite RN de la dimension Emplacement, PC-DMIS utilise la solution d'élément pour effectuer le calcul. Il s'agit par défaut de Moindres carrés. Cependant, vous pouvez choisir de résoudre l'élément à l'aide des algorithmes de séparation minimum, d'inscrit maximum, de circonscrit minimum ou de régression de rayon fixe.
Par ailleurs, PC-DMIS calcule les commandes de forme de tolérance géométrique à l'aide de l'algorithme Chebyshev (Min/Max) comme requis par la norme Y14.5. En raison du changement dans le calcul, PC-DMIS calcule généralement les commandes de dimension de forme de tolérance géométrique à une valeur légèrement inférieure que leurs homologues existants.
