Boîte à outils palpeur - onglet Cibles de palpage
Boîte à outils palpeur - onglet Cibles de palpage
Cet onglet n'apparaît que lorsque vous définissez et utilisez un palpeur Vision pris en charge.

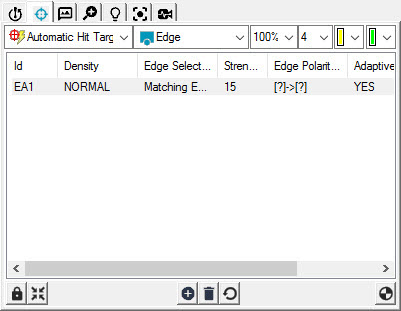

L'onglet Cibles de palpage montre les paramètres de détection d'arête qui serviront à mesurer un élément.
Lors de l'utilisation d'un palpeur Vision, vous voulez faire des ajustements et tester vos cibles. Cette option vous permet aussi de diviser la cible par défaut en sous-cibles, chacune possédant son propre ensemble de paramètres. Par exemple, vous pouvez mesurer un cercle à l'aide de la cible unique par défaut ou diviser le cercle en arcs individuels, chacun possédant son propre ensemble de paramètres de cible. Ces paramètres cible incluent la méthode de détection d'arête, l'éclairage, la densité des points, etc.

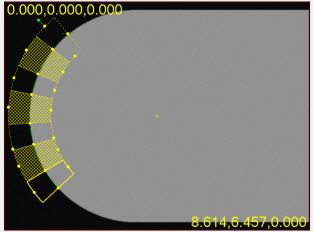

Exemple d'arc montrant sept cibles, avec quatre zones cible actives (normales).

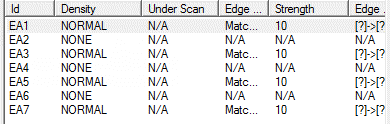

Chaque cible dans la liste possède son propre ensemble de paramètres.
PC-DMIS affiche les cibles d'un élément et les paramètres associés sous forme de ligne dans la liste de cibles de l'onglet. Vous pouvez définir plusieurs cibles. Si vous sélectionnez une ou plusieurs cibles dans cette liste, vous pouvez les voir en gras dans l'onglet Vision de la fenêtre d'affichage graphique.
Double-cliquez sur les éléments de la liste pour changer les paramètres d'une cible. Vous pouvez changer plusieurs cibles en même temps, en sélectionnant plusieurs rangées de cibles dans la Boîte à outils palpeur, puis en cliquant avec le bouton droit.
PC-DMIS montre les cibles dans l'onglet Vision et dans l'onglet CAO. Alors qu'il est possible de redimensionner les cibles dans les deux affichages, elles sont en deux dimensions ; il est donc plus facile de procéder ainsi dans l'onglet Vision, qui utilise aussi un affichage en deux dimensions de la pièce.
