Můžete zobrazit Anotaci příčného řezu a návěstí Měřidla vzdálenosti v protokolech dvěma způsoby:
Zobrazování návěstí z předlohy protokolu, která má grafickou podobu

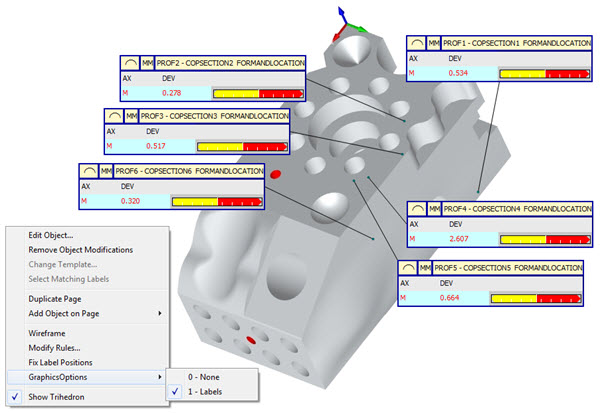

Z jakékoli předlohy protokolu, která má grafickou podobu, klikněte pravým tlačítkem na obraz k zobrazení místní nabídky.
Klikněte na MožnostiGrafiky a pak 1 - Návěstí k zobrazení všech návěstí v protokolu. Klikněte na 0 - Žádné pro skrytí všech návěstí.
Zobrazování návěstí v předloze Grafické analýzy protokolu z dialogového okna Příčný řez
Vytvořte položky Anotace a Měřidlo vzdálenosti pro příčné řezy. Podrobnosti k vytváření Anotací viz téma nápovědy „Příčný řez“. Podrobnosti k vytváření položek Měřidlo vzdálenosti viz téma nápovědy „Měření vzdálenosti příčného řezu“.
Vytvořte zobrazení Analýzy. Podrobnosti k příkazu Zobrazení analýzy viz popis „Zobrazení analýzy“ v tématu nápovědy „Příčný řez“.
Klikněte na možnost Grafická analýza v okně Protokol (Zobrazit | Protokol). Anotace a návěstí měřidla se automaticky zviditelní.
Více:
Vytvoření příčného řezu podél křivky
Vytvoření příčného řezu mezi 2 body
