Operatore SEZIONE TRASVERSALE mesh

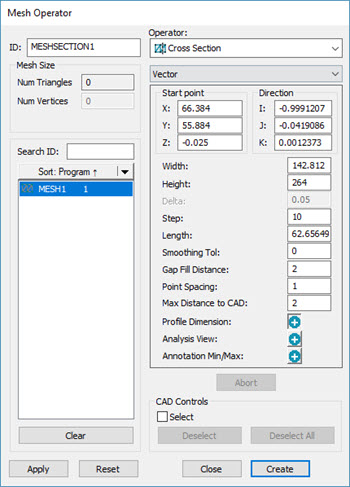

Finestra di dialogo Operatore mesh - Operatore SEZIONE TRASVERSALE

L'operazione SEZIONE TRASVERSALE mesh genera un sottoinsieme di poligonali determinato dall'intersezione definita di un insieme di piani paralleli con l'oggetto Mesh. L'insieme di piani è definito dal punto iniziale, dal vettore della direzione e dalla distanza e la lunghezza dei piani. Il numero di piani viene determinato dividendo il valore del passo per la lunghezza e aggiungendo uno.

L'operatore SEZIONE TRASVERSALE mesh può essere valutato mediante la dimensione del profilo.

Per applicare a una mesh l'operazione SEZIONE TRASVERSALE, procedere come segue.

1. Dalla barra degli strumenti Mesh (Visualizza | Barre degli strumenti | Mesh), fare clic sul pulsante Sezione trasversale su mesh () per aprire la finestra di dialogo Operatore Mesh. È inoltre possibile selezionare Inserisci | Mesh | Operatore.

2. Selezionare Sezione trasversale nell'elenco Operatore della finestra di dialogo Operatore mesh.

Dalla barra degli strumenti Mesh, fare clic sul pulsante Presentazione sezione in 2D per visualizzare le sezioni trasversali nella vista in 2D. Per i dettagli, vedere la sezione "Presentazione delle sezioni trasversali" dell'argomento "Mostra e nascondi le poligonali delle sezioni trasversali".

L'elenco al di sotto dell'elenco Operatore contiene tre opzioni: Vettore, Asse, Curva e 2 punti. Per i dettagli su come opera la funzione Curva, vedere l'argomento "Creazione di una sezione trasversale lungo una curva". Per i dettagli sull'opzione 2 punti, vedere l'argomento "Creazione di una sezione trasversale tra 2 punti".

L'operatore SEZIONE TRASVERSALE mesh usa le seguenti opzioni.

• Punto iniziale: indica le coordinate di un punto che appartiene al primo piano che taglia la mesh. Il software visualizza il punto iniziale come pallina blu nella finestra di visualizzazione grafica. È possibile utilizzare la pallina come manopola da trascinare in una nuova posizione. Il punto iniziale è definito dal primo clic nella finestra di visualizzazione grafica. Nel comando attuale nella finestra di modifica, il punto iniziale è contenuto nel parametro PUNTO INIZIALE.

• Direzione (si applica solo alle opzioni Vettore e 2 punti): questo valore indica la direzione del vettore normale. Può essere definita dal primo clic nella finestra di visualizzazione grafica. Nel comando della finestra di modifica, il valore della direzione è contenuto nel parametro NORMALE.

• Asse (si applica solo all'opzione Asse): usare questa opzione per creare una sezione trasversale lungo l'asse X, Y o Z. Selezionare l'asse desiderato (quello predefinito è l'asse X) e impostare nella finestra di visualizzazione grafica un punto iniziale e un punto finale. Il piano della sezione taglierà il pezzo a un certo valore sopra la lunghezza della sezione trasversale.

• Larghezza: questo valore specifica la larghezza della sezione in considerazione. Se il valore è 0, il sistema calcola il valore come il valore della casella che delimita il CAD.

• Altezza: questo valore specifica l'altezza della sezione in considerazione. Se il valore è 0, il sistema calcola il valore come il valore della casella che delimita il CAD.

• Distanza: questo valore non è usato per le sezioni trasversali delle mesh.

• Passo: questo valore indica la distanza tra i piani. In realtà, nel comando della finestra di modifica, il passo è associato al parametro INCREMENTO.

Se il valore del passo è maggiore del valore della lunghezza, l'unica sezione di taglio sarà creata nel punto iniziale.

• Lunghezza: questo valore indica la distanza massima tra il primo e l'ultimo piano. Il valore della lunghezza è visualizzato nel parametro Lunghezza della finestra di dialogo ed è mostrato come una linea viola nella finestra di visualizzazione grafica.

• Toll. smussatura: impostare su 0 (zero) per disattiva la smussatura (valore predefinito).

Utilizzare l'opzione Toll. smussatura per rimuovere i piccoli gradini nella sezione trasversale e creare una poligonale misurata più smussata. Questa impostazione filtra i punti con il valore della tolleranza della smussatura e quindi adatta una poligonale ai dati utilizzando il valore Spaziatura punti.

Il valore della spaziatura dei punti è definito anche dall'impostazione della voce di registro CrossSectionCopCadCrossSectionStep. Per i dettagli su questa voce di registro, vedere "CrossSectionCopCadCrossSectionStep" nella documentazione dell'Editor delle impostazioni.

La tolleranza della smussatura deve essere molto piccola in modo che la sezione trasversale misurata non devii troppo dai dati effettivi. Tranne che in situazioni estreme (ad esempio, un modello CAD molto grande e/o una densità di punti molto scarsa), questo parametro deve essere impostato tra poche decine (massimo) e poche migliaia di mm (minimo).

• Distanza di riempimento discontinuità: definisce il massimo valore della discontinuità lungo le poligonali gialle misurate di una sezione trasversale. Se la discontinuità è maggiore o uguale a questo valore, sarà riempita con i punti calcolati. Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere l'argomento "CrossSectionMaximumEmptyLength" nella guida dell'Editor delle impostazioni di PC-DMIS.

• Spaziatura punti: questa voce è utilizzata solo quando la voce di registro CrossSectionCopCadCrossSectionDrivenByCad è impostata su 1 (True). Questo valore è il passo usato lungo le poligonali del CAD per cercare il punto della nuvola meglio interpolato. Per una maggiore precisione o se il modello CAD è molto piccolo, questo valore può essere ridotto. Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere l'argomento "CrossSectionCopCadCrossSectionStep" nella guida dell'Editor delle impostazioni di PC-DMIS.

• Distanza massima dal CAD: il valore specifica la distanza massima dei dati della nuvola di punti dai valori nominali del modello CAD. Il valore predefinito è 2 mm. Se i dati della mesh si discostano dal modello CAD per più del valore della massima distanza, il software può non calcolare la sezione trasversale misurata (gialla) della nuvola. È possibile modificare questo valore per tener conto di grandi deviazioni dei dati della mesh rispetto al modello CAD.

• Dimensioni del profilo: fare clic sul pulsante Aggiungi per creare una nuova dimensione del profilo di ogni sezione trasversale. Per i dettagli sulla dimensione di un profilo, vedere il capitolo "Dimensionamento di un profilo - Linea o superficie" nel capitolo "Uso delle dimensioni Legacy" della guida delle funzioni base di PC-DMIS.

• Vista analisi: fare clic sul pulsante Aggiungi per creare il comando VISTA_ANALISI nella finestra di modifica. Per i dettagli sul comando VISTA_ANALISI, vedere "Dettagli sul comando Comando Crea vista analisi" nel capitolo "Inserimento di comandi di rapporto" della guida delle funzioni base di PC-DMIS.

• Annotazione Min/Max: fare clic sul pulsante Aggiungi per creare i valori minimo e massimo nel modulo delle etichette di annotazione per la sezione trasversale attiva.

I punti minimo e massimo vengono ricalcolati ogni volta che viene eseguita la routine di misurazione.

• Controlli CAD: selezionare la casella di opzione Seleziona per selezionare le superfici CAD nella finestra di visualizzazione grafica. Quando si fa clic su Crea PC-DMIS filtra tutte le sezioni trasversali che non attraversano le superfici selezionate.

Ad esempio, se è stata selezionata la superficie A dopo aver definito i punti di inizio e di fine, saranno generate solo le sezioni trasversali B e C:

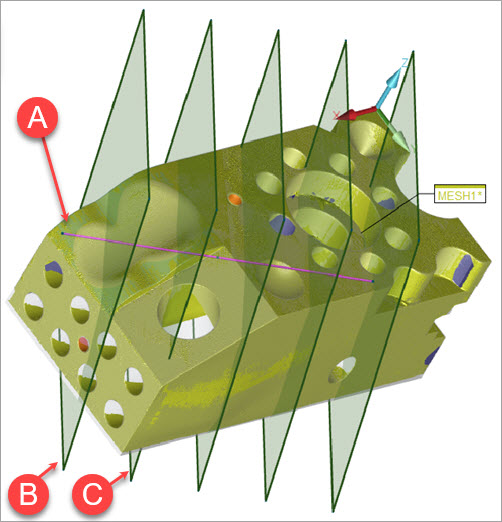

Esempio di superficie selezionata (A) che limita le sezioni trasversali a (B) e (C) soltanto

Le superfici selezionate non hanno influenza sulla visualizzazione che si ottiene facendo clic sul pulsante Visualizza.

Quando i piani di taglio sono visibili nella finestra di visualizzazione grafica, è possibile manipolarli modificandoli come segue.

• Selezionare la maniglia sul bordo di un piano e trascinarla per ridimensionare l'altezza e la larghezza dei piani di taglio.

• Selezionare una maniglia sullo spigolo di un piano e trascinarla per far ruotare l'insieme dei piano intorno al loro asse.

• Selezionare la prima o l'ultima maniglia blu sulla linea di lunghezza viola e trascinarla per ridefinire i valori INIZIALE o FINALE della linea. Mentre la direzione cambia, vengono aggiornati i valori nella finestra di dialogo e il numero dei piani nella finestra di visualizzazione grafica. Nel caso della modalità Asse, la direzione dei piani non cambia.

• Selezionare e trascinare la maniglia blu centrale della linea di lunghezza viola per spostare la serie di piani.

Quando si crea o modifica una sezione trasversale, i piani di taglio appaiono in una vista trasparente come mostrato sopra.

Fare clic su Crea per:

• Inserisce nella finestra di modifica un comando NUV/OPER, SEZIONE TRASVERSALE per ogni piano.

• Inserire un'etichetta per ogni piano nella finestra di visualizzazione grafica come mostrato nelle figura seguente.

Sezioni trasversali finite che mostrano cinque piani

Definizione della sezione trasversale mediante immissione dei valori

Use the Mesh Operator dialog box to type the needed values:

• PUNTO INIZIALE: specifica il punto iniziale della sezione trasversale mediante le caselle Punto iniziale X, Y e Z.

• NORMALE: specifica il vettore della sezione trasversale mediante le caselle Direzione I, J e K.

• LARGHEZZA: specifica il valore della larghezza della sezione trasversale nella casella Larghezza.

• ALTEZZA: specifica il valore dell'altezza della sezione trasversale nella casella Altezza.

• TOLLERANZA: specifica nella casella Distanza il valore usato per determinare la distanza massima dal piano perché un punto sia considerato parte della sezione trasversale.

• INCREMENTO: specifica il valore tra i piani di taglio nella casella Passo.

• LUNGHEZZA: specifica il valore tra il primo e l'ultimo piano di taglio nella casella Lunghezza.

• TOLLERANZA SMUSSATURA: specifica il valore della tolleranza per rifinire i punti associati alla sezione trasversale generata nella casella Toll. smussatura.

Definizione della sezione trasversale mediante la finestra di visualizzazione grafica

Per definire alcuni dei parametri della sezione trasversale, fare clic sul modello CAD nella finestra di visualizzazione grafica per selezionare il punto di inizio. Verrà visualizzata una linea rosa. Fare clic su un secondo punto nel modello CAD per determinare il vettoreDirezione e il parametro Lunghezza.

Creazione di una dimensione Profilo nella finestra di visualizzazione grafica

Quando si fa doppio clic sull'etichetta di una sezione trasversale, viene creata una nuova dimensione profilo che valuta la sezione trasversale selezionata.
