Vous pouvez afficher de deux façons des étiquettes Annotation et Gabarit de distance dans les rapports :
Affichage d'étiquettes depuis un modèle de rapport avec une illustration

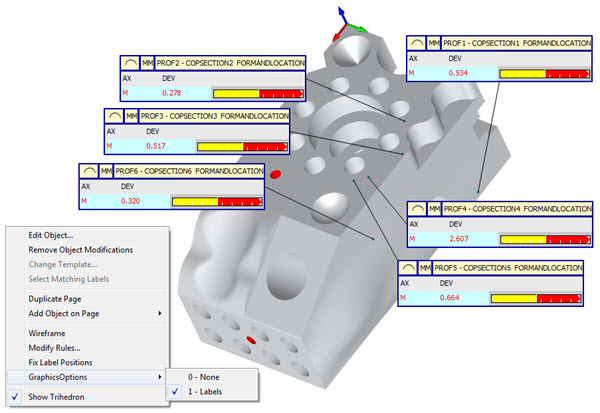

Dans un modèle de rapport avec une illustration, cliquez avec le bouton droit sur l'image afin d'ouvrir le menu contextuel.
Cliquez sur Options graphiques puis sur 1 - Étiquettes pour afficher toutes les étiquettes dans votre rapport. Cliquez sur 0 - Aucune pour masquer toutes les étiquettes.
Affichage d'étiquettes dans le modèle d'analyse graphique de rapport depuis la boîte de dialogue Coupe transversale
Créez les options Annotations et Gabarit de distance pour vos coupes transversales. Pour des détails sur la création d'annotations, voir la rubrique d'aide « Coupe transversale ». Pour des détails sur la création d'un gabarit de distance, voir la rubrique d'aide « Mesure de distance de coupe transversale ».
Créez la vue d'analyse. Pour des détails sur la commande Vue d'analyse, voir la description « Vue d'analyse » dans la rubrique d'aide « Coupe transversale ».
Cliquez sur l'option Analyse graphique dans la fenêtre Rapport (Afficher | Rapport). Les étiquettes d'annotations et de gabarits sont automatiquement visibles.
