Vous pouvez créer une coupe transversale entre deux points à l'aide de l'option 2 points de la boîte de dialogue Opérateur de nuage de points ou Opérateur de maillage.
Boîte de dialogue Opérateur de nuage de points - Opérateur de coupe transversale, fonction 2 points sélectionnée
PC-DMIS crée la coupe transversale à 2 points entre deux points sélectionnés et l'oriente perpendiculaire à la vue graphique en cours. La ligne de longueur violette de la coupe transversale est perpendiculaire à la ligne définie par les deux points que vous sélectionnez. Elle est créée au point médian de cette ligne et a par défaut la valeur 0 (zéro).
Pour créer une coupe transversale entre deux points :
Pour les coupes transversales créées avec un COP comme entrée, cliquez sur Insérer | Nuage de points | Opérateur afin d'ouvrir la boîte de dialogue Opérateur de nuage de points.
Pour les coupes transversales créées avec un maillage comme entrée, cliquez sur Insérer | Maillage | Opérateur afin d'ouvrir la boîte de dialogue Opérateur de maillage.
Dans la liste Opérateur, sélectionnez l'opérateur Coupe transversale.
Sous la liste Opérateur, dans la liste déroulante, sélectionnez la fonction 2 points.
Dans la barre d'outils QuickMeasure ou Vue graphique, sélectionnez la vue graphique appropriée pour l'orientation de la coupe transversale. Pour des détails sur la barre d'outils QuickMeasure, voir la rubrique « Barre d'outils QuickMeasure » de la documentation PC-DMIS CMM. Pour des détails sur la barre d'outils Vue graphique, voir « Barre d'outils Vue graphique » dans la section « Utilisation des barres d'outils » de la documentation PC-DMIS Core.

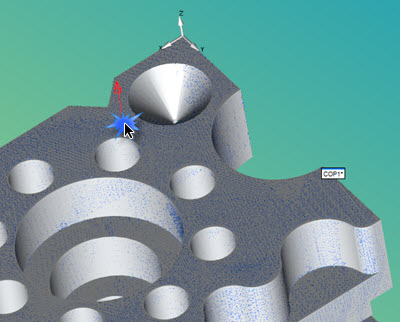

Dans la fenêtre d'affichage graphique, cliquez à l'endroit où vous souhaitez définir le premier point des coupes transversales :
Le vecteur du point apparaît sous forme de flèche rouge perpendiculaire à la surface sélectionnée.
Dans la fenêtre d'affichage graphique, cliquez à l'endroit où vous souhaitez définir le second point des coupes transversales :

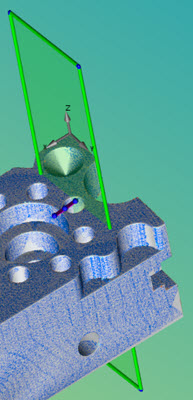

Une fois le second point sélectionné, PC-DMIS affiche la coupe transversale :
Adaptez si besoin est les propriétés de la coupe transversale.
