Dialogfeld "Punktewolke-Funktionen"

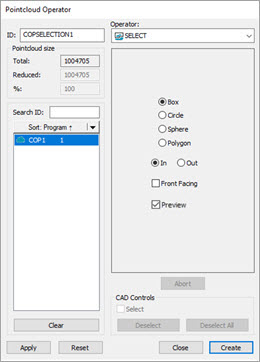

Das Dialogfeld Punktewolke bearbeiten kann durch die Auswahl von Einfügen | Punktewolke | Vorgang vom Hauptmenü angezeigt werden. Das Dialogfeld enthält die folgenden Elemente:
ID – Enthält eine einzigartige Identität der bearbeiteten Punktewolke-Funktion.
Größe der Punktewolke – Dieser Bereich enthält die Gesamtgröße der im Listenfeld ausgewählten Punktewolke-Funktion. Es werden ebenso die reduzierte Größe und der Prozentsatz (%) der Größenreduzierung angezeigt.
Befehlsliste - Die Liste von Befehlen links zeigt die PW- oder Punktewolken-Vorgangs-Befehle, die Daten zum Punktewolken-Vorgangs-Befehl im ID-Feld senden. Der Bereich Befehlsliste umfasst ebenfalls diese beiden Funktionen:
Such-ID - Wenn eine längere Liste von Vorgängen definiert ist, können Sie im Feld Such-ID nach bestimmten Vorgängen in der Liste suchen. Wenn Sie beginnen, die Vorgangs-ID in das Feld einzugeben, wird die Liste automatisch nach Ihrer Eingabe gefiltert.
Sortieren - Die Funktion Sortieren ist verfügbar, um die Liste nach ID, Typ, Routine oder Zeit zu sortieren. Wählen Sie die Option von der Liste und klicken Sie anschließend die Schaltfläche Sortieren.
Übernehmen - Wendet die Funktion auf die ausgewählten PW- oder Punktwolken-Vorgangs-Befehle an.
Rücksetzen – Stellt alle Daten wieder her, die in einem PW-Befehl gespeichert sind.
CAD-Steuerungen - Hiermit können Sie den Vorgang auf ausgewählte CAD-Elemente anwenden. Weitere Informationen zum Scannen finden Sie im Thema "CAD-Steuerung".
Vorgang - Diese Liste zeigt die Vorgangsbefehle an, die Sie auswählen und für eine Punktewolke oder einen anderen Punktwolken-Vorgangs-Befehle angewendet werden können. Je nach ausgewähltem Funktionstyp werden in dem Dialogfeld unterschiedliche Optionen verfügbar gemacht. Siehe die folgenden Funktionstypen für Details:
